Оборудование для уничтожения сорняков ОУС-1,4

   НАЗНАЧЕНИЕ

   Оборудование предназначено для уничтожения сорной растительности в питомниках путем нанесения раствора гербицида на ее листовую и стеблевую поверхность методом аппликации, т.е. путем контакта полотна, пропитанного до насыщения раствором гербицида, с верхушечной частью сорной растительности.

   Область применения – все лесорастительные зоны Российской Федерации.

   УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

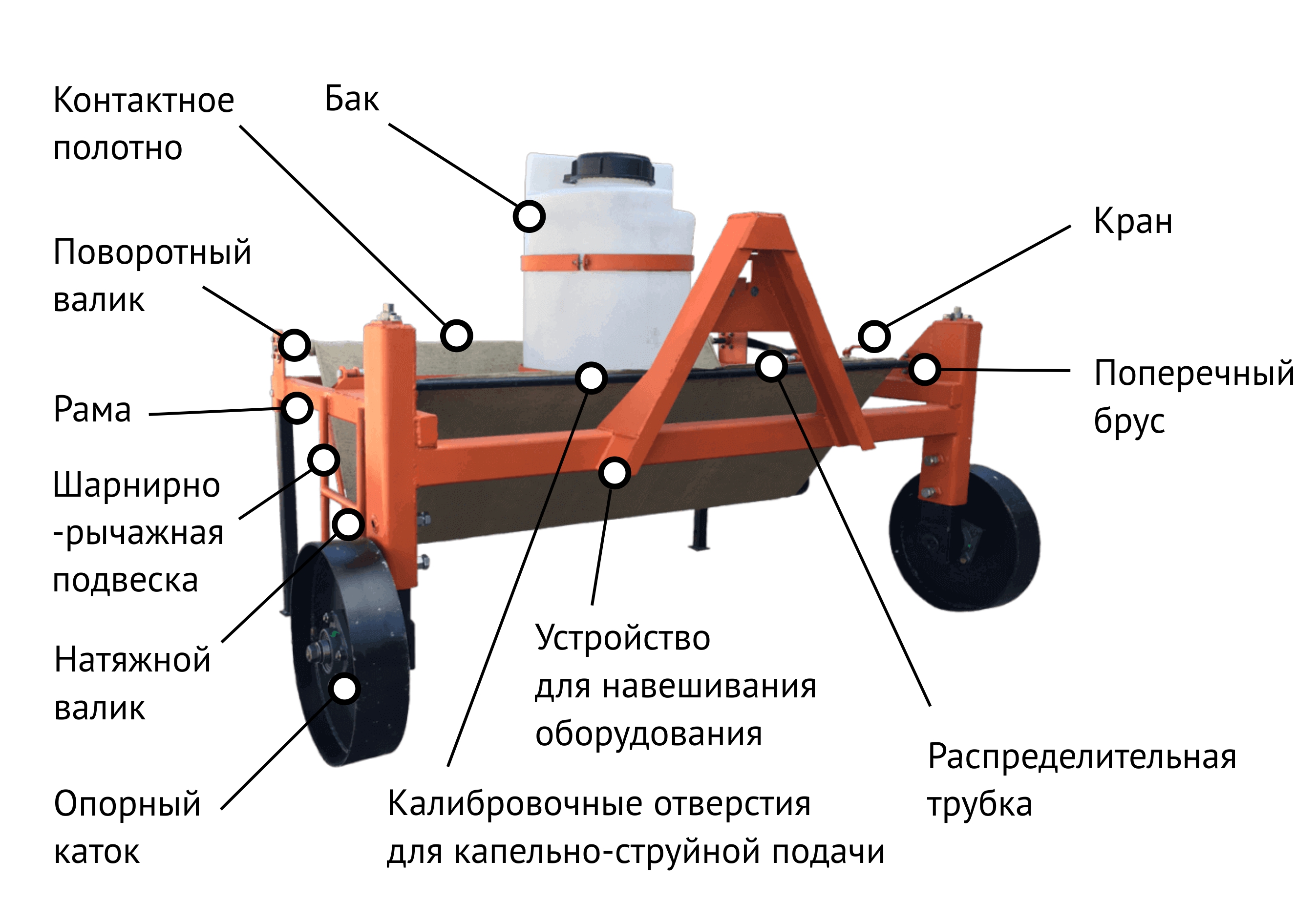

   Оборудование состоит из рамы с двумя опорными катками по бокам рамы и с устройством для навешивания оборудования на трактор; контактного полотна, одним концом прикрепленного к поперечному брусу в передней части рамы, а другим концом – к поворотному валику в задней части рамы, оборудованного рукояткой с храповым механизмом; натяжного валика на шарнирно-рычажной подвеске; бака для жидких растворов гербицидов и распределительной трубки с калиброванными отверстиями для капельно-струйной подачи раствора гербицида к контактному полотну и равномерного распределения его по ширине полотна, соединенной с баком посредством трубопровода с краном; крана для слива раствора гербицида из бака и промывки системы подачи гербицида.

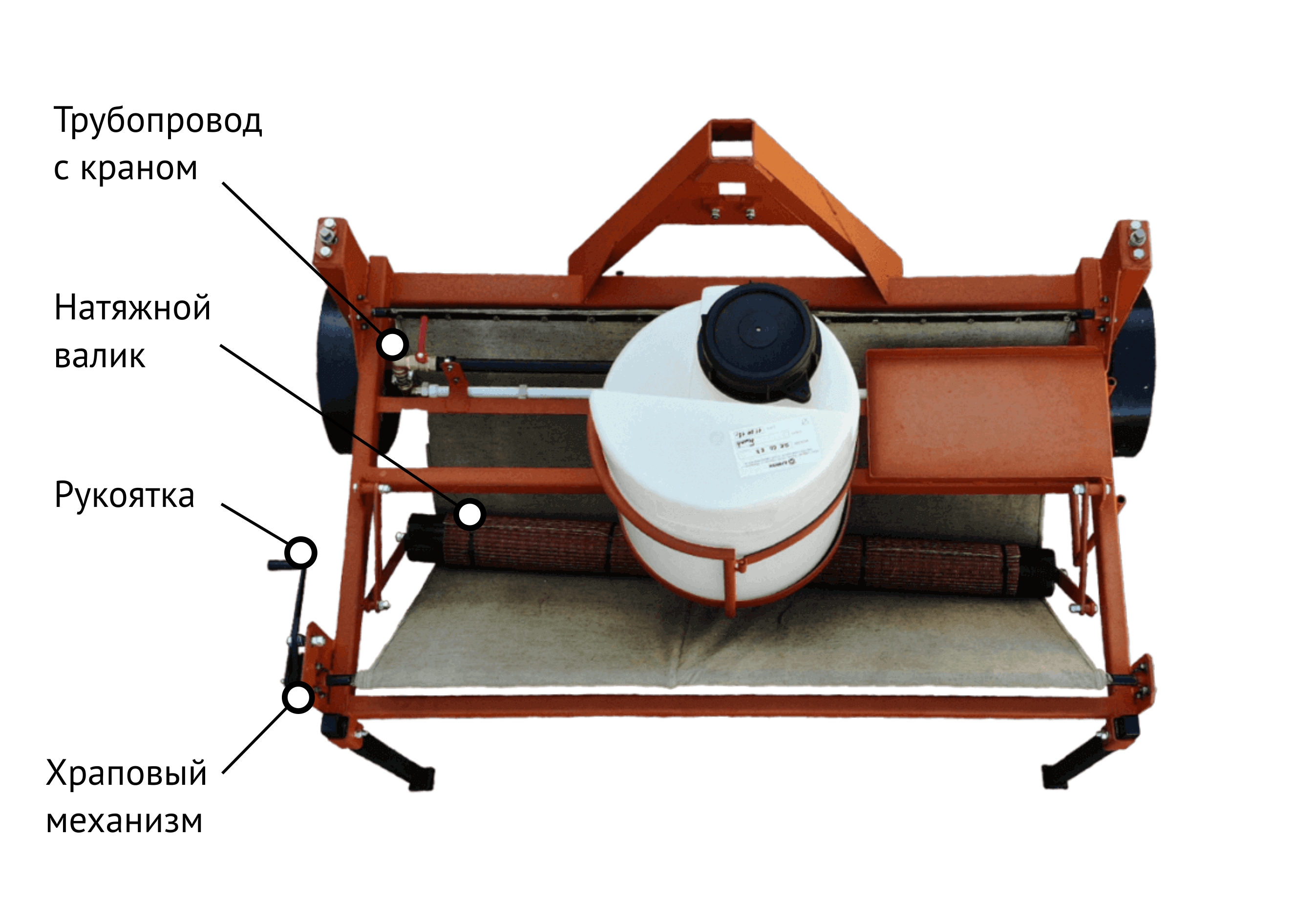

Оборудование ОУС-1,4

   С помощью поворотного валика с рукояткой и храповым механизмом и натяжного валика можно осуществлять натяжение контактного полотна и регулировку уровня его расположения над опорной поверхностью оборудования (при рабочем положении) и угла его наклона к этой поверхности.

   3.2. Для осуществления рабочего процесса в бак оборудования заливают через фильтр раствор гербицида. Краны при этом должны быть закрыты, чтобы рабочий раствор по трубопроводам из бака не поступал к распределительной трубке.

   После заправки бака рабочим раствором трактор с навешенным оборудованием заезжает на грядку с культурами, заросшими сорняками; оборудование из транспортного положения опускается в рабочее до соприкосновения опорных катков с поверхностью земли; изменением положения опорных катков и с помощью рукоятки с храповым механизмом и натяжного ролика устанавливается расстояние контактного полотна над верхушечной частью культурных растений (150 мм) и угол наклона контактного полотна к поверхности почвы (40...60 град.); открывается кран для подачи рабочего раствора к распределительной трубке и затем к контактному полотну, которое смачивается и пропитывается рабочим раствором до полного насыщения, после чего трактор осуществляет движение вдоль грядки с культурами, а пропитанное раствором гербицида контактное полотно при этом скользит по стеблям и листьям сорняков, возвышающихся над культурами, смазывает их гербицидом, который приведет их к уничтожению. В конце грядки с культурами агрегат останавливают, перекрывают кран для прекращения подачи рабочего раствора на контактное полотно и затем совершают необходимый маневр для заезда на новый рабочий гон. Далее процесс повторяется.

   После окончания работы остатки раствора гербицида сливаются из бака через кран; бак, распределительная трубка, трубопроводы, краны и промываются водой.

При необходимости уменьшить колею опорные колеса устанавливаются вовнутрь рамы. Для этого они демонтируются с рамы, поворачиваются вокруг вертикальной оси на 180° и устанавливаются на раму.
