Плуг комбинированный лесной ПКЛ-70 П

Назначение

Основной задачей плуга комбинированного лесного ПКЛ-70 является прокладка минерализованных полос в лесу с целью проведения профилактических противопожарных мероприятий и тушения лесных пожаров.
Второе назначение плуга ПКЛ-70 — подготовка почвы в виде борозд и пластов под посев или посадку лесных культур на не покрытых лесом землях различной степени задернения или на нераскорчёванных вырубках и гарях при числе пней до 600 шт./га, обеспечивающих проходимость машинно-тракторного агрегата, а также по расчищенным полосам шириной 3,5-4 метра.
Плуг ПКЛ-70 является незаменимым инструментом в лесном хозяйстве и охране лесов от пожаров, и его качество и долговечность непосредственно влияют на эффективность проведения противопожарных и лесовосстановительных мероприятий, в связи с чем при выборе плуга необходимо обращать пристальное внимание на его характеристики.

Конструкция плуга ПКЛ-70

Схема плуга ПКЛ-70

Составные части плуга:
Рама плуга сварная из труб прямоугольного сечения с усилителями из листового проката и усиливающими продольными планками. На поперечных балках рамы установлены кронштейны для присоединения нижних тяг навесной системы трактора.

Стойка плуга выполнена из стального листа толщиной 50 мм, в нижней части к ней приварены два корпуса.

Стойка крепится к раме болтами.

К корпусу плуга болтами крепятся правый и левый отвалы и лемехи. После монтажа передние части отвалов и лемехов свариваются между собой.

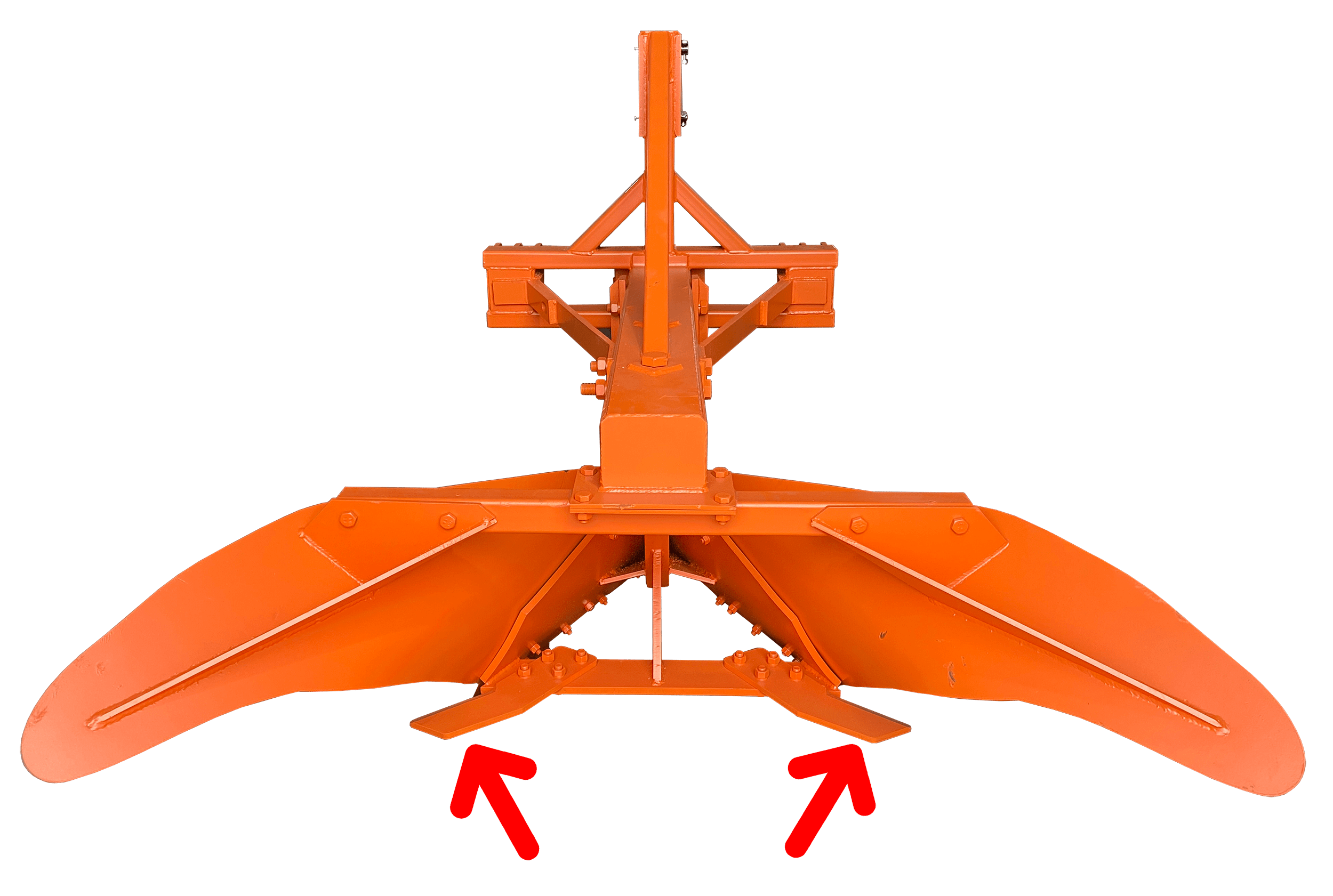

Позади лемехов к корпусу крепятся болтами подрезные ножи.

Для повышения прочности крылья отвалов связаны между собой.

Дисковый нож с налобником установлен в передней части рамы и крепится к ней болтами.

Вертикальная стойка рамы плуга имеет кронштейн для присоединения верхней тяги навесной системы трактора, крепится к поперечной балке рамы, усиливается тягой и планками, приваренными к раме. Плуг изготавливается из стали 20, лемехи и дисковый нож из стали 65Г.

Особенностью конструкции плуга являются усиленные отвалы и усиленное крепление стойки плуга к раме. Усиление отвалов достигнуто за счёт изготовления их из цельного стального листа толщиной 8 мм и оптимизации формы поверхности отвалов, направленной на снижение нагрузок при работе плуга, а также за счёт соединения крыльев отвалов между собой. Усиление крепления стойки плуга к раме достигнуто за счёт крепления тяги в задней части рамы, что уменьшает изгибающий момент на продольной балке рамы плуга, возникающий при его работе.

Схема работы плуга:
Дисковый нож с налобником устанавливается перед лемешной частью. Он прорезает дерн или остатки корневой системы и защищает лемешную часть.
Лемешная часть подрезает верхний земляной слой в горизонтальной плоскости правым и левым подрезными ножами, отрезает поднятый пласт земли и отвалами винтовой формы переворачивает земляной слой на полный оборот пласта. В результате при работе плуг нарезает борозду шириной 70 см и глубиной 10-15 см, по бокам которой расположены пласты шириной 35 см. Таким образом, общая ширина создаваемой плугом минерализованной полосы составляет 140 сантиметров.

Технология производства минерализованных полос плугом ПКЛ-70

Лесопожарными станциями наиболее эффективно плуг ПКЛ-70 используется в технологии пассивного тушения лесных пожаров с прокладкой минерализованной полосы по периметру лесного пожара и последующим пуском встречного огня.
При возникновении маленького пожара на легкой подстилке и легких почвах всё, что может потребоваться для тушения, это трактор с плугом. Прокладка опорной минполосы с использованием трактора с плугом осуществляется по рединам, прогалинам и просекам. Технология подготовки маршрута, прокладки опорной минерализованной полосы зависит от лесорастительных условий и определяется лесными пожарными.
Прокладка опорной полосы должна начинаться от безопасного опорного пункта. Это может быть дорога, гарь, болото, река или ручей.
Минполосы прокладываются, как правило, на расчётном удалении от кромки пожара, с учетом скорости распространения пожара и движения трактора, чтобы на момент завершения прокладки минполосы осталось время на проведение отжига таким образом, чтобы пал встретился с пожаром на расстоянии не менее двух высот древостоя от минполосы, а при верховых пожарах - не менее 200-300 метров.

Подробнее о преимуществах, методах использования и областях применения Плуга ПКЛ-70 смотрите в видео:

Технические характеристики
