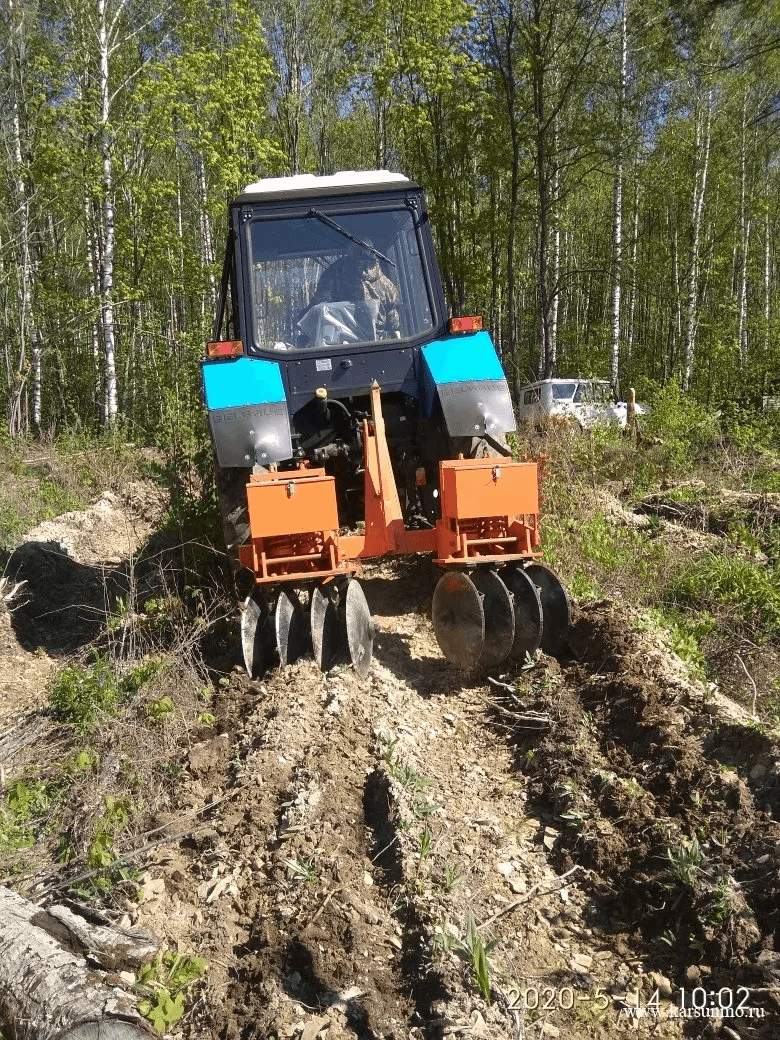

Культиватор лесной бороздной КЛБ-1,7

Назначение:

Культиватор лесной бороздной КЛБ-1,7 предназначен для механизации ухода за лесными культурами, посаженными по бороздам, вспаханным на нераскорчеванных вырубках при наличии до 600 пней на 1 га двухотвальным плугом ПКЛ-70, в комбинации с которым культиватор применяется.

Культиватор агрегатируется: с тракторами Т-40, МТЗ (всех модификаций); лесными тракторами: ТДТ-40, ДТ-75, ЛХТ-55, ЛХТ-100.

Составные части культиватора:

• Рама. Сварная из швеллера и листового проката.
• Плиты передние (правая и левая) крепятся к раме.
• Две задние плиты (правая и левая) крепятся к передней плите болтами. Заднюю плиту можно поворачивать относительно передней плиты на угол до 30° (4 положения через 7,5°).
• Две верхние плиты (правая и левая). Верхние плиты закреплены на задних плитах шарнирно и подпружинены пружинами сжатия.
• Нижние плиты (правая и левая, на стойках которых установлены дисковые батареи) крепятся к верхним плитам болтами. Нижнюю плиту можно поворачивать относительно верхней на угол 30° (3 положения через 10°).
• Две дисковые батареи. Крепятся к стойкам нижней плиты. Каждая дисковая батарея состоит из четырех сферических дисков, надетых на квадратную ось. Диски разделены между собой сферическими шайбами, втулками, подшипниками, и затянуты на оси гайкой, зафиксированной замком, предохраняющим гайку от самоотвертывания. Дисковые батареи могут работать как всвал, так и вразвал, устанавливаются под разными углами атаки и под разными углами наклона.
• Балластные ящики. Установлены на верхних плитах. Загрузкой балластных ящиков регулируется глубина обработки почвы.
• Чистики. Каждая батарея снабжена тремя чистиками, расположенными между дисками.
