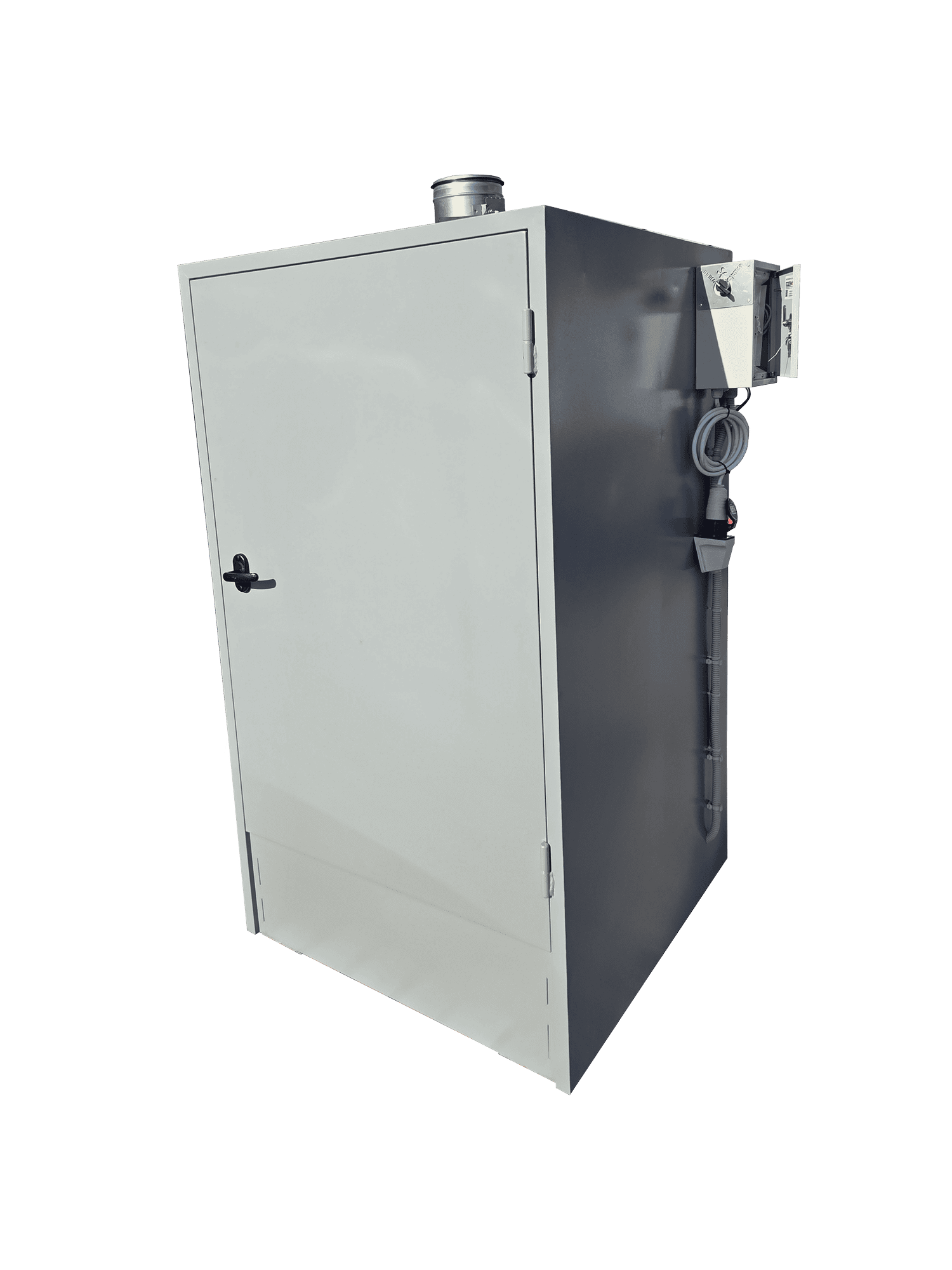

Сушилка малогабаритная СМ-45

Определение и назначение

Сушилка малогабаритная СМ-45 предназначена для контролируемой тепловой обработки растительного сырья — сушки шишек, семян, плодов, ягод и грибов нагретым до нужной температуры воздухом.

Область применения

СМ-45 применяется в лесном хозяйстве, на заготовительных и перерабатывающих участках, а также в других сферах, где требуется качественная сушка растительного сырья. Оборудование подходит для предварительной подсушки и основной сушки с контролем температуры и влажности.

Преимущества

• Контроль температуры и влажности в процессе сушки
• Возможность работы с разными видами шишек и растительного сырья
• Большой объем загрузки сырья: 45 кг (4,5 кг на каждый противень)
• Принудительная циркуляция воздуха для более равномерной сушки
• Теплоизолированный корпус и дверь для снижения теплопотерь
• Удобное размещение сырья на противнях
• Передвижная конструкция на колесах

Принцип работы

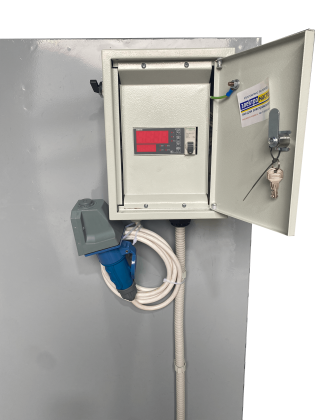

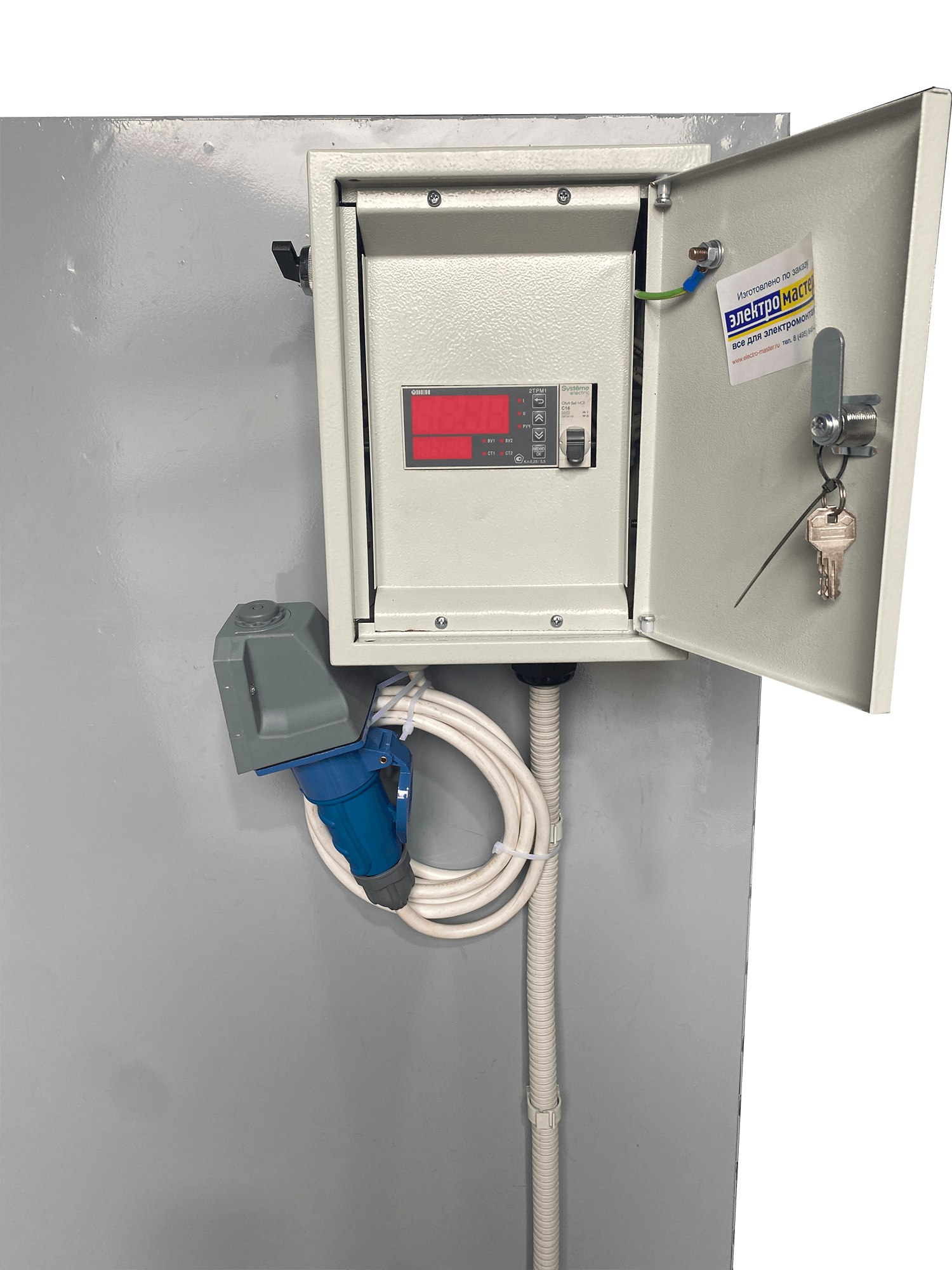

Сушка осуществляется потоком нагретого воздуха, который подается в сушильную камеру и распределяется внутри корпуса с помощью высокотемпературного вентилятора. Температура поддерживается автоматически с помощью измерителя-регулятора и электрического нагревателя, а влажность контролируется датчиком и регулируется заслонками.
Рабочий цикл включает предварительную подсушку и основную сушку, при этом параметры процесса зависят от вида сырья и требуемого результата.

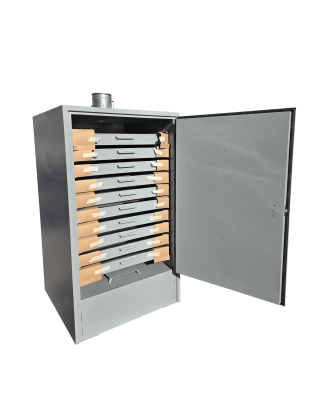

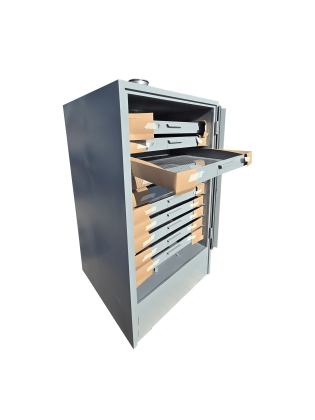

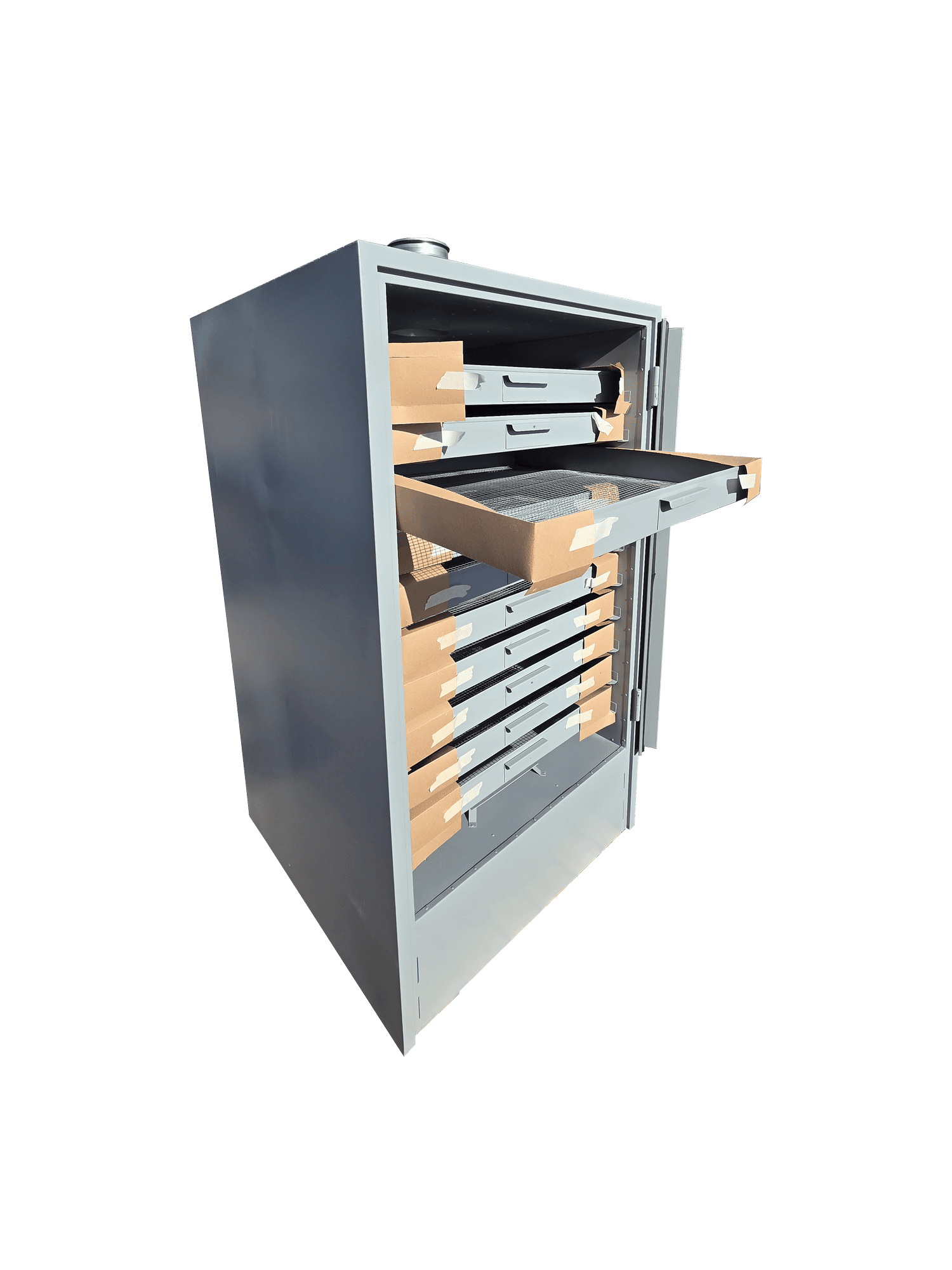

Конструкция сушилки

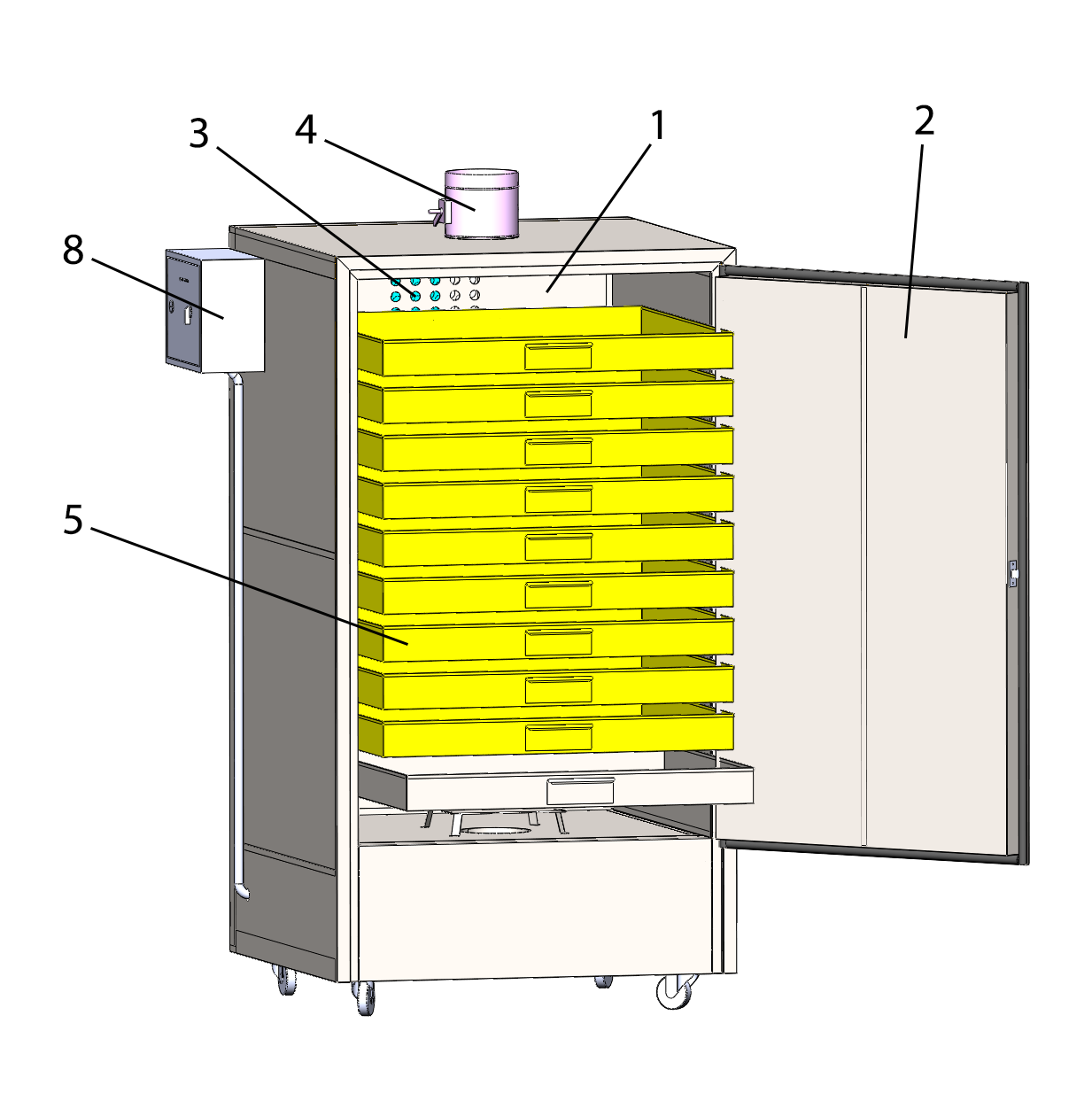

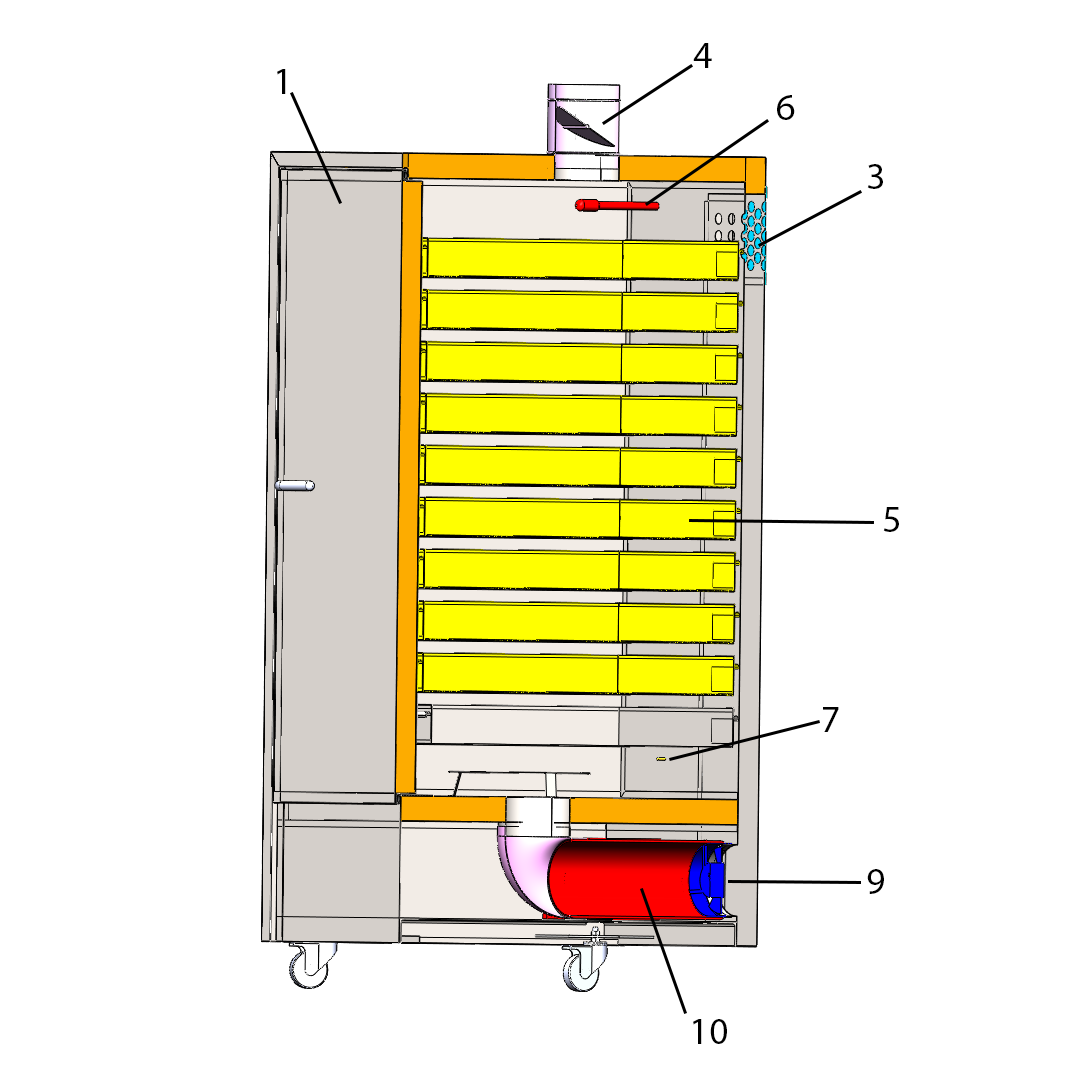

Шишкосушилка (Рис. 1) состоит из:

1 – сушильного шкафа
2 – двери

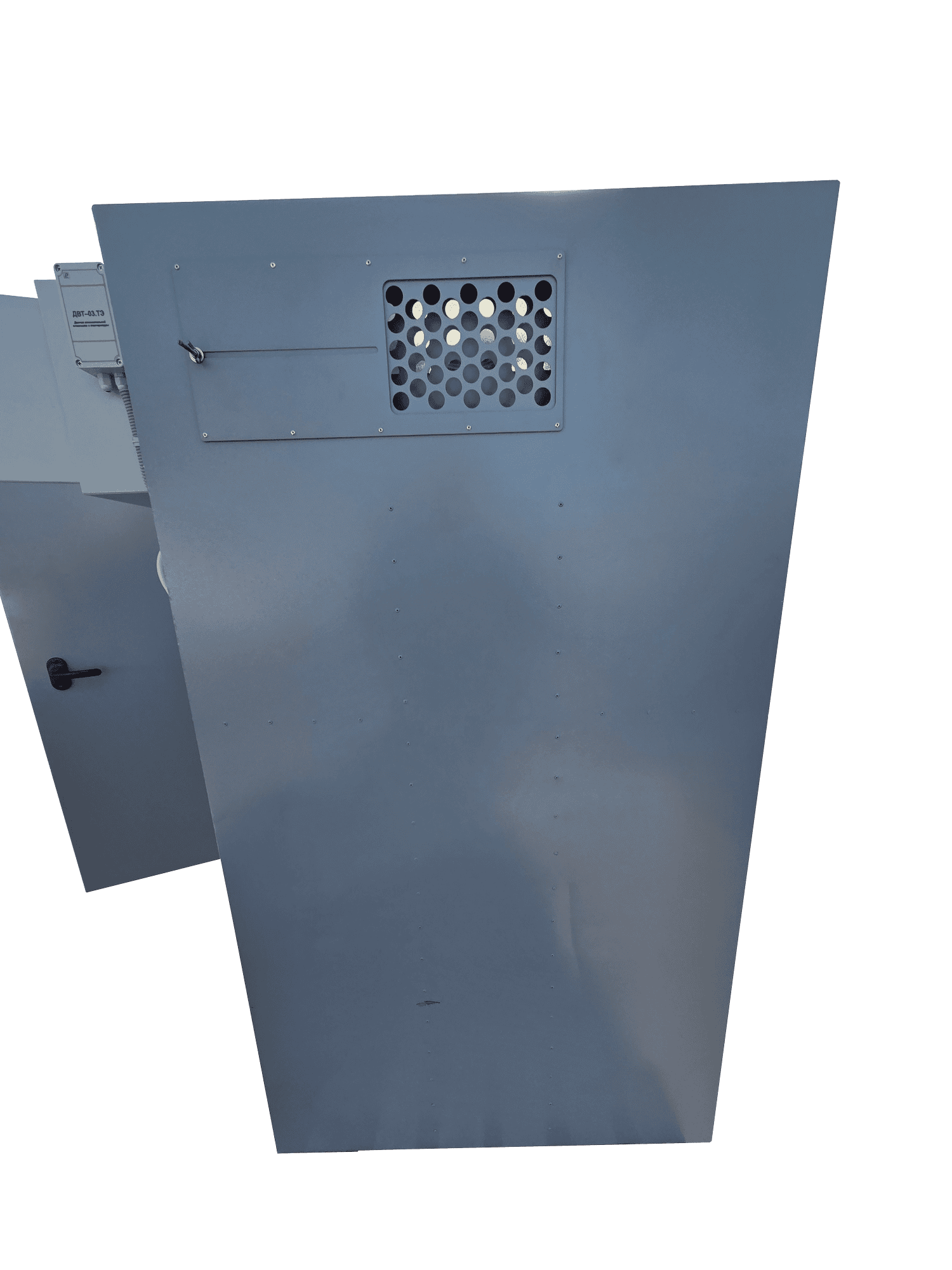

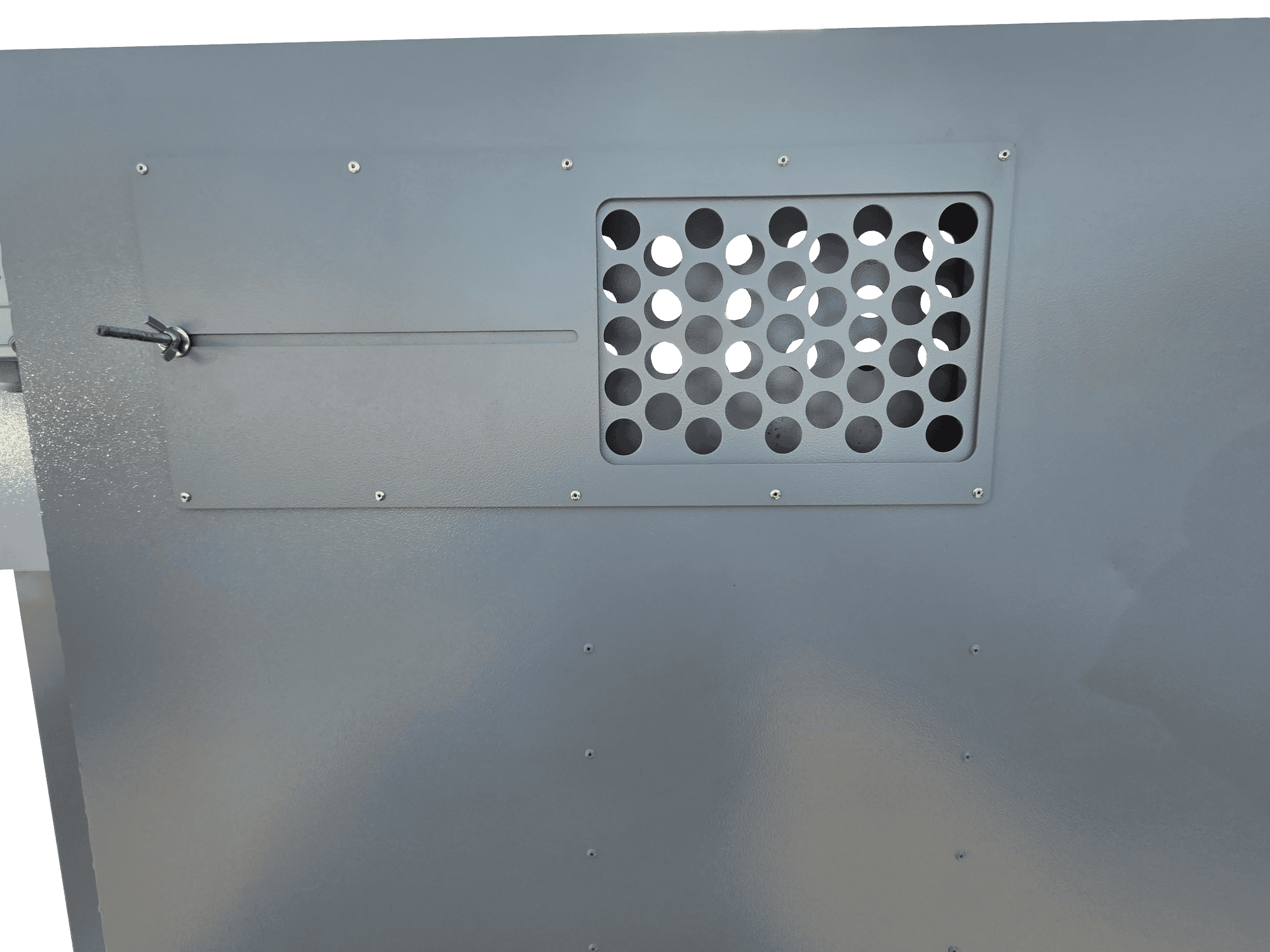

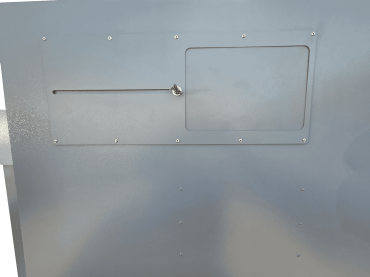

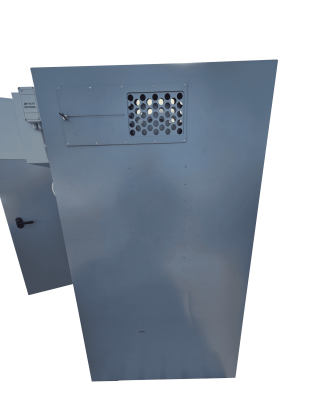

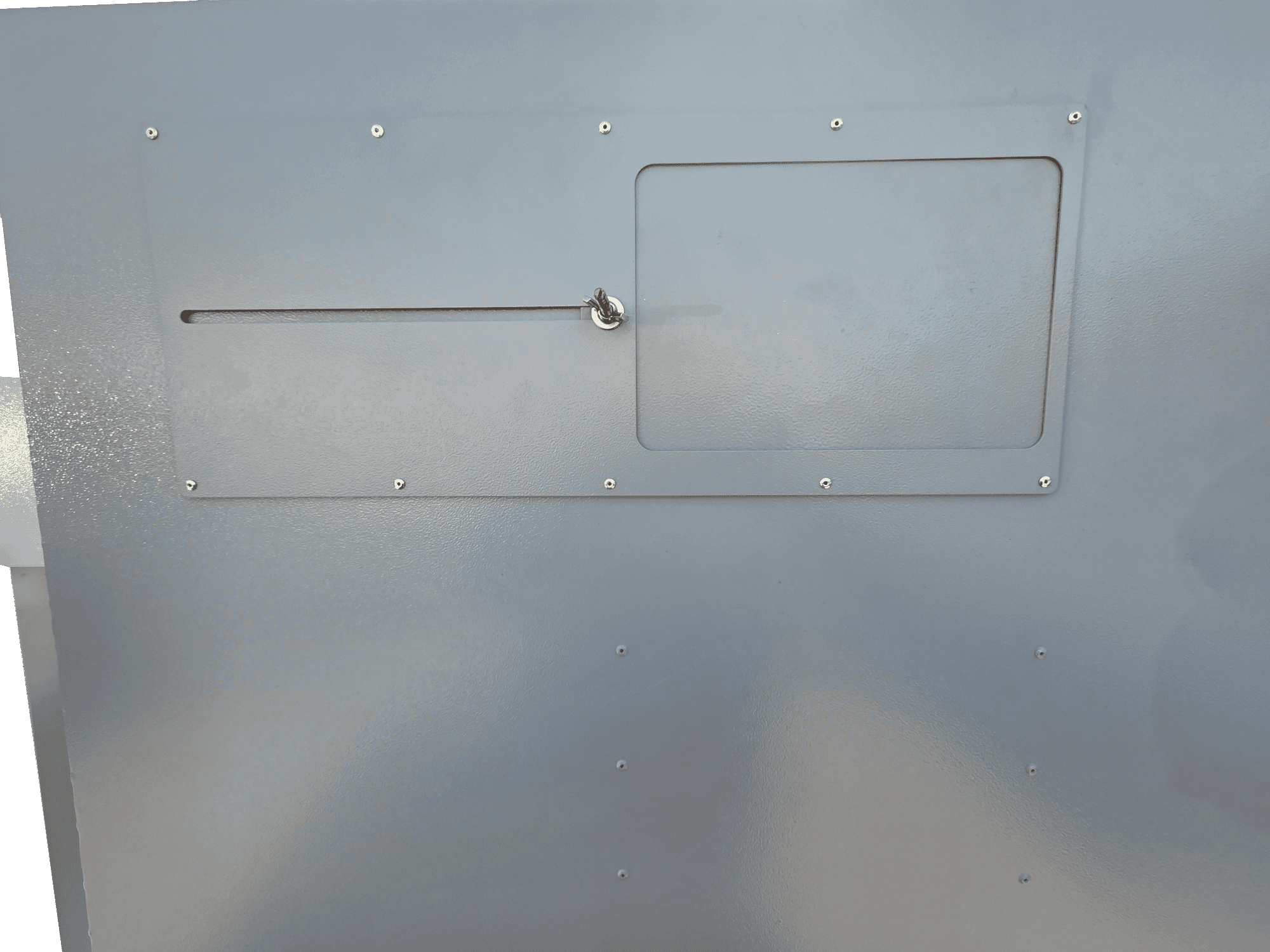

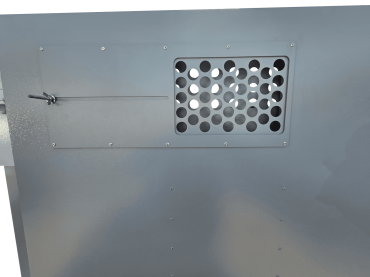

3 – заслонки впускной

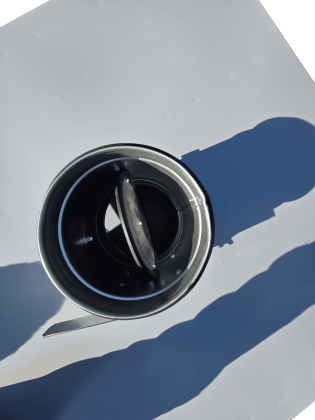

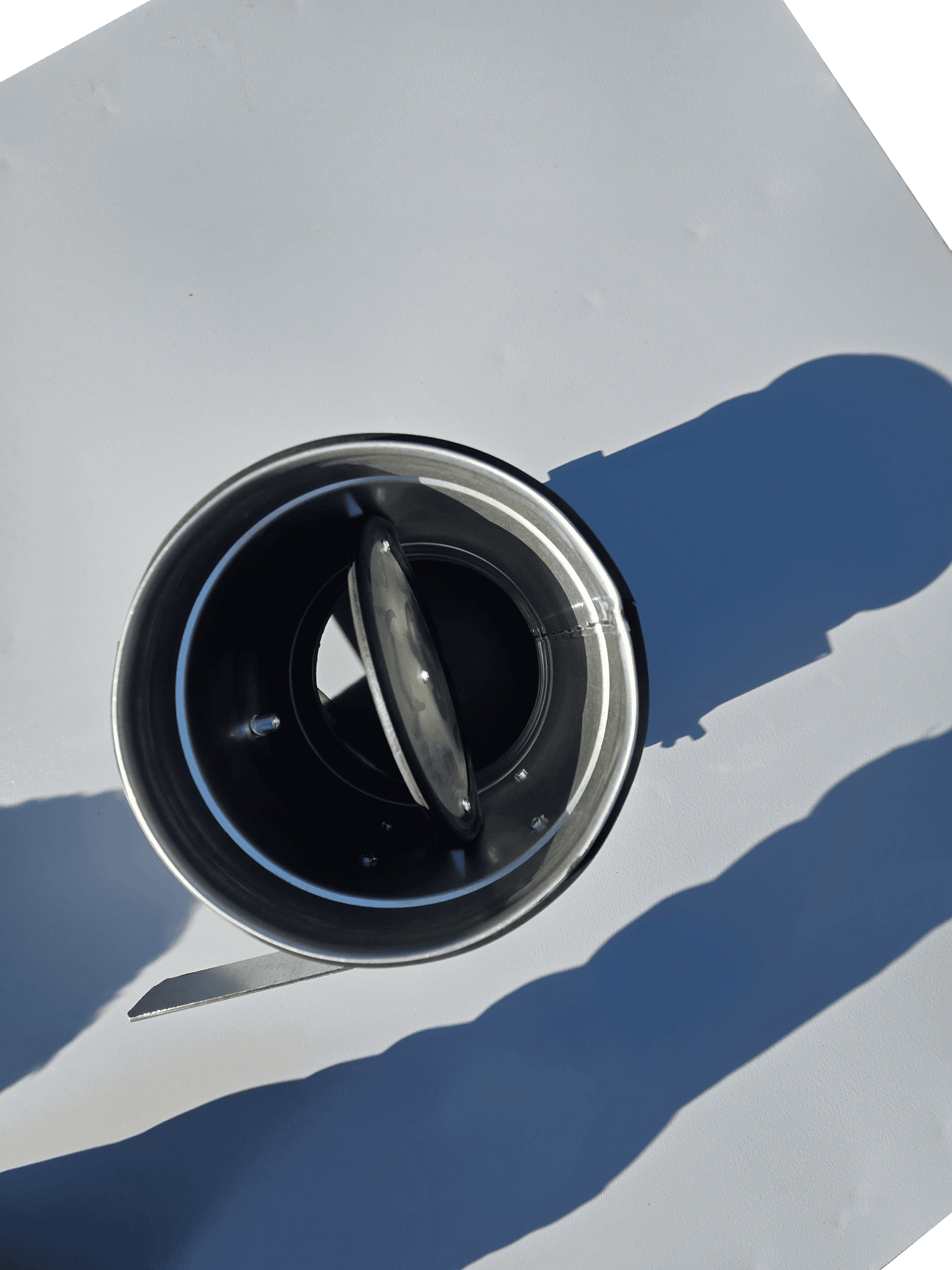

4 – заслонки выпускной
5 – противней
6 – датчика влажности
7 – датчика температуры

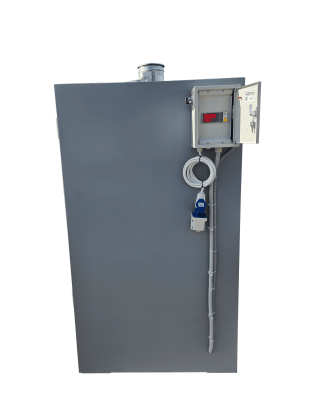

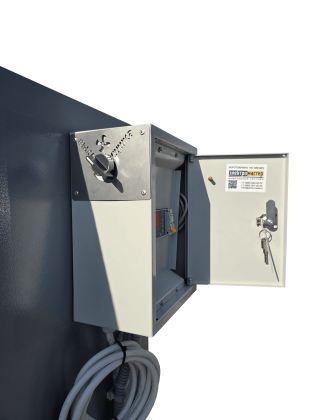

8 – командоаппарата
9 – вентилятора высокотемпературного
10 – нагревателя электрического

Рис. 1

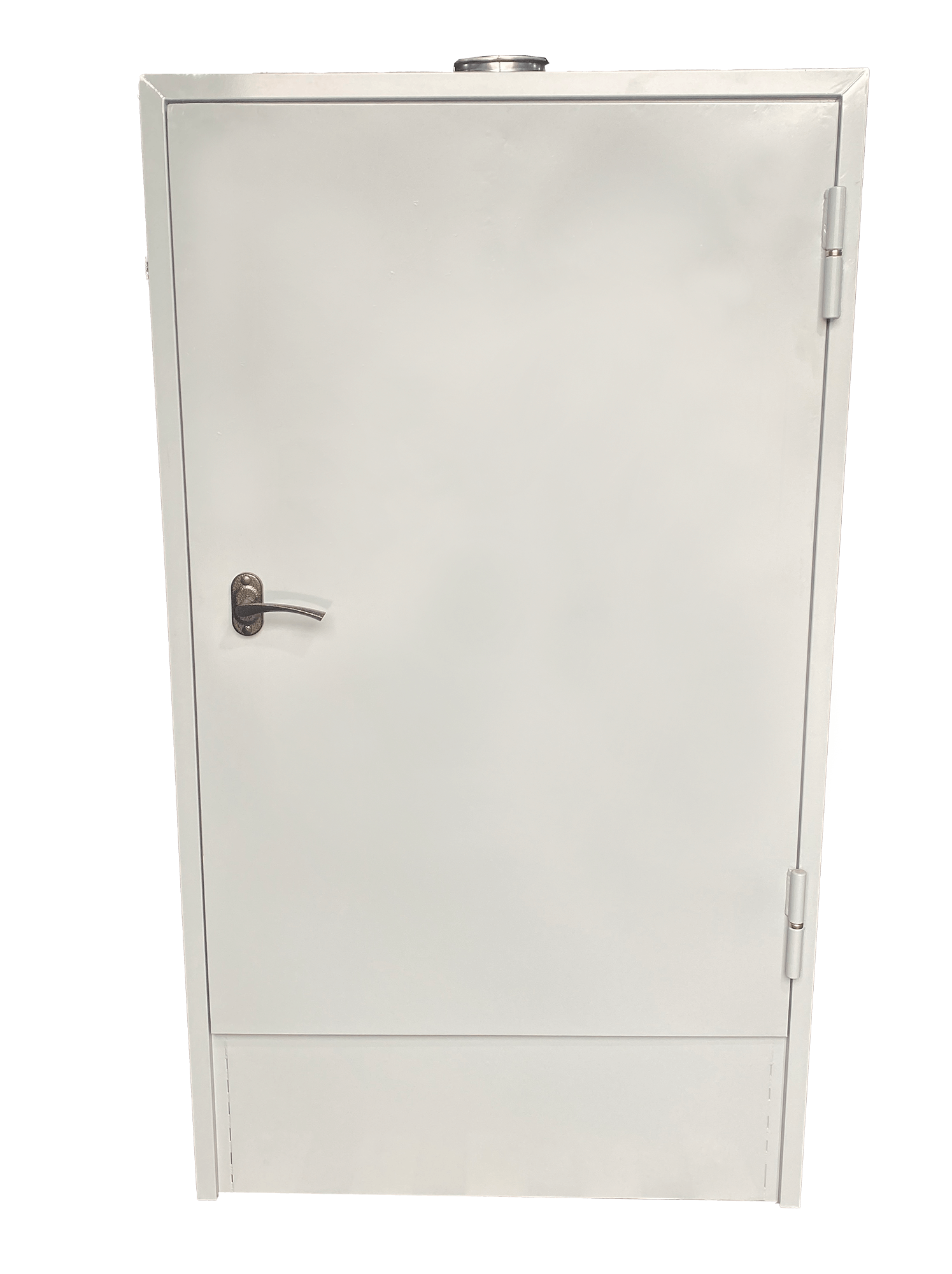

Внутренние и внешние поверхности шкафа выполнены из листового металла, а между ними размещена теплоизоляция толщиной 50 мм. Аналогичную теплоизоляцию имеет дверь.

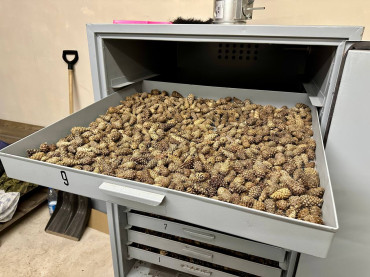

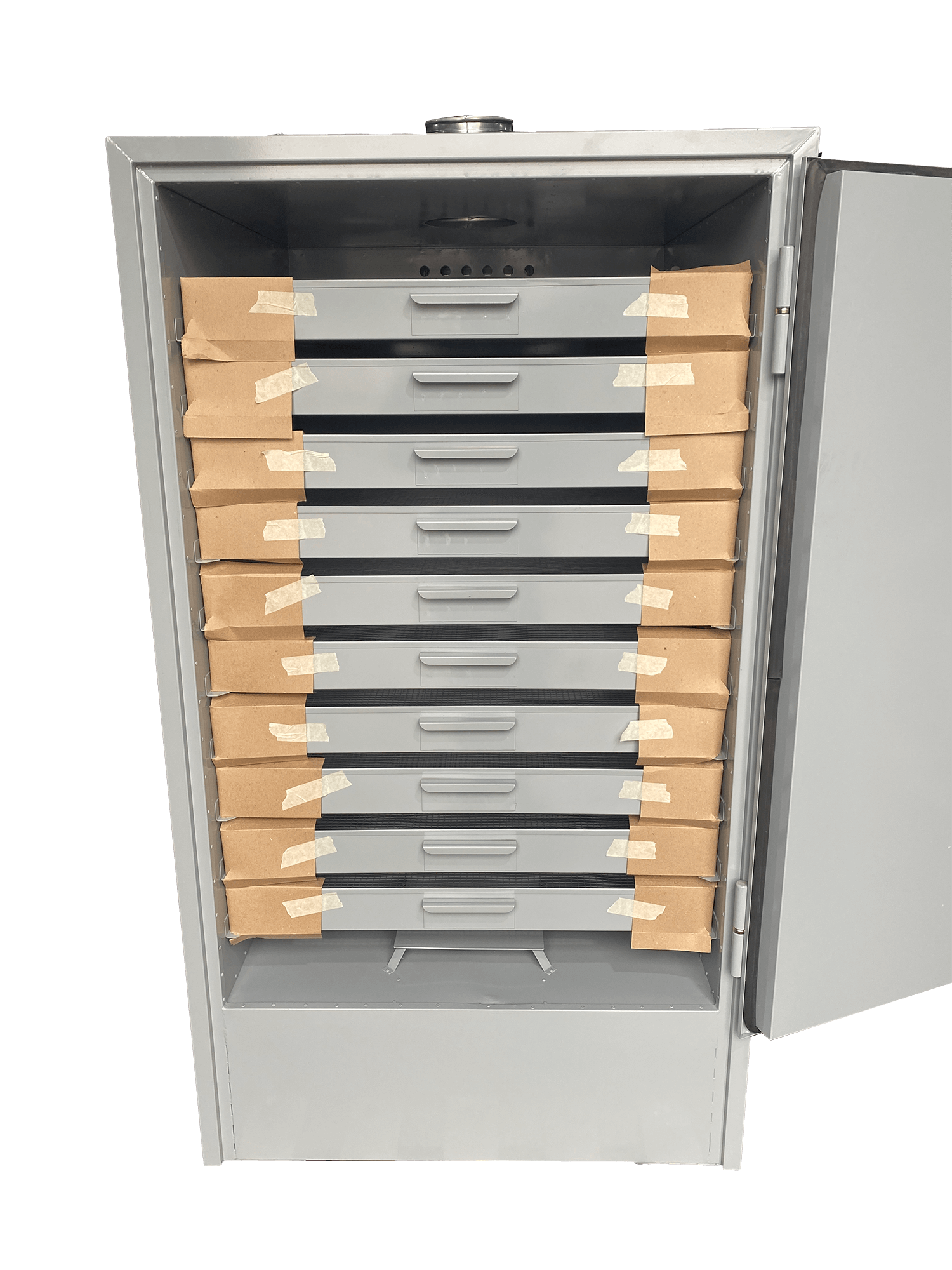

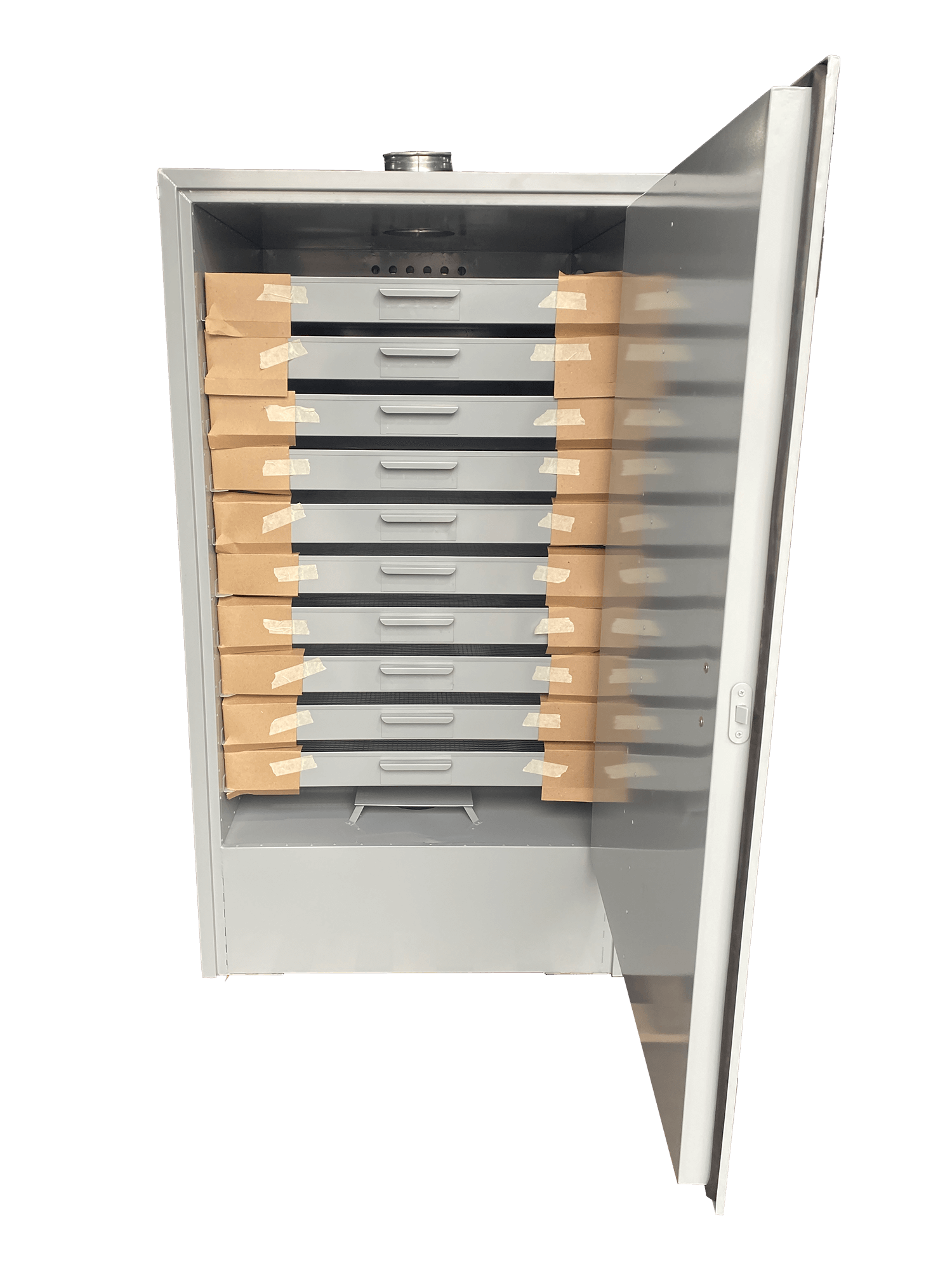

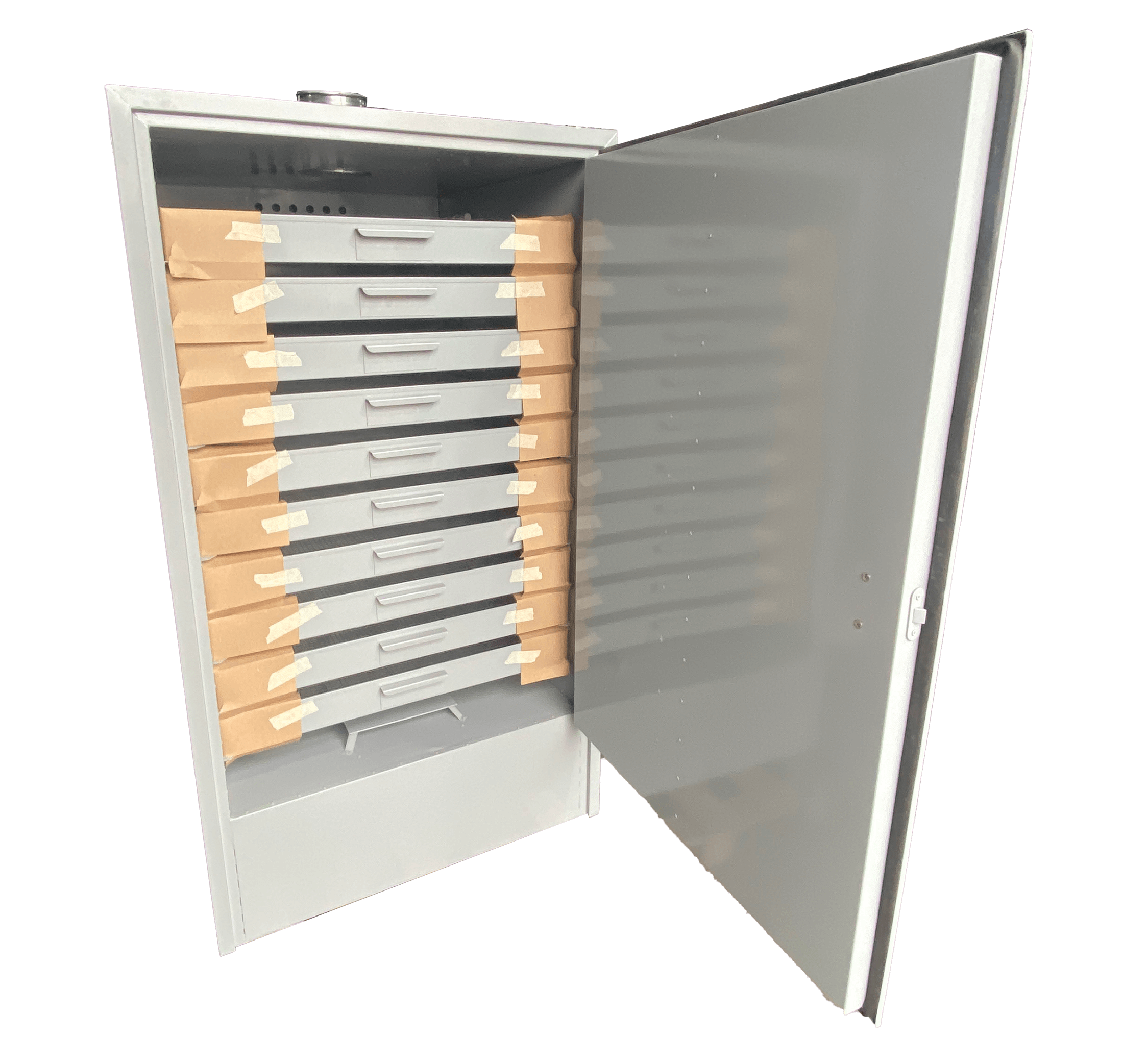

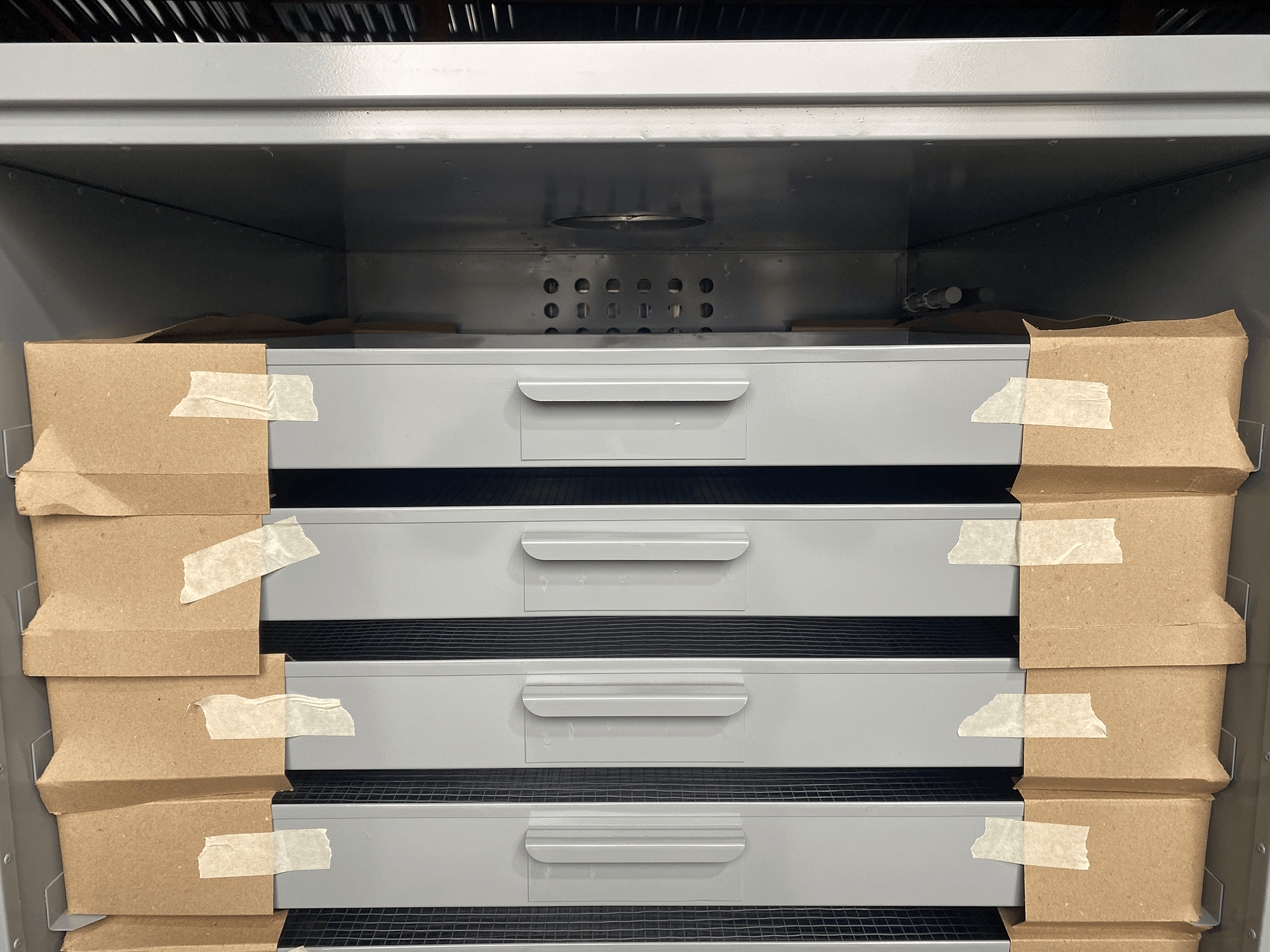

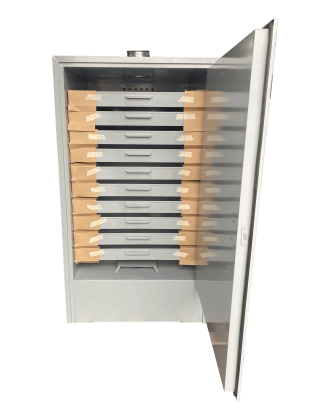

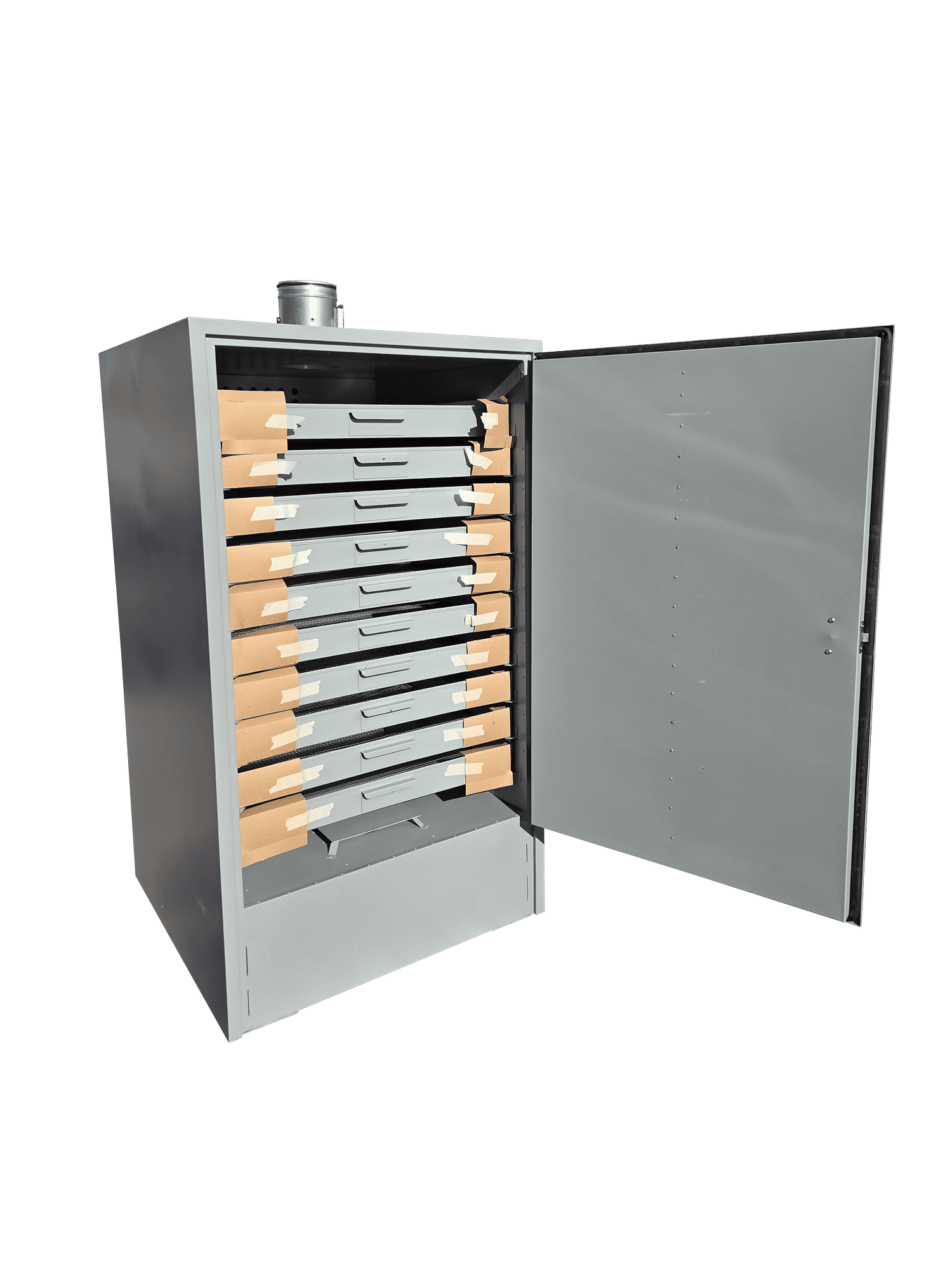

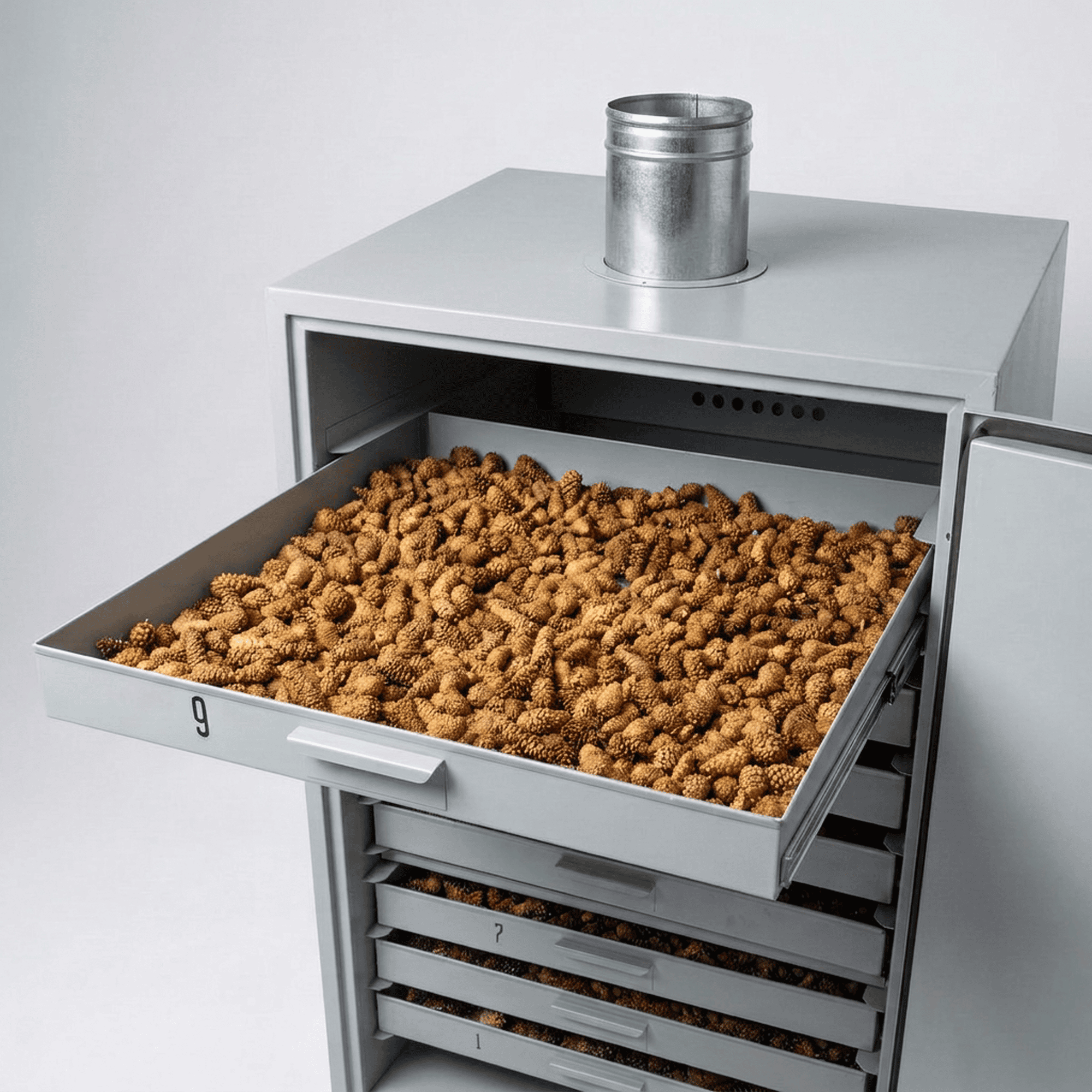

Внутри установлены 10 противней на направляющих: девять верхних имеют сетчатое дно для лучшей циркуляции воздуха, а нижний — сплошное дно.

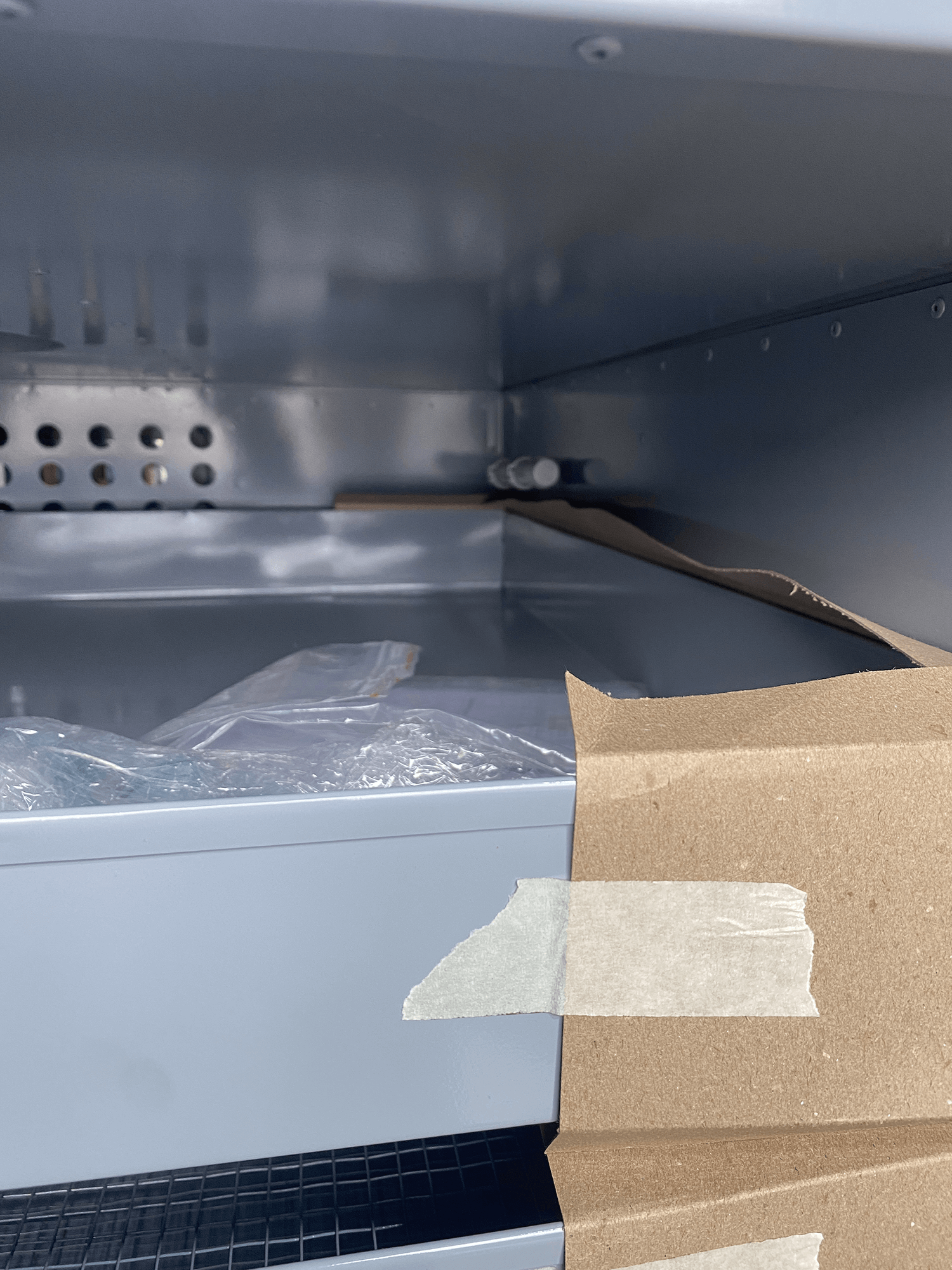

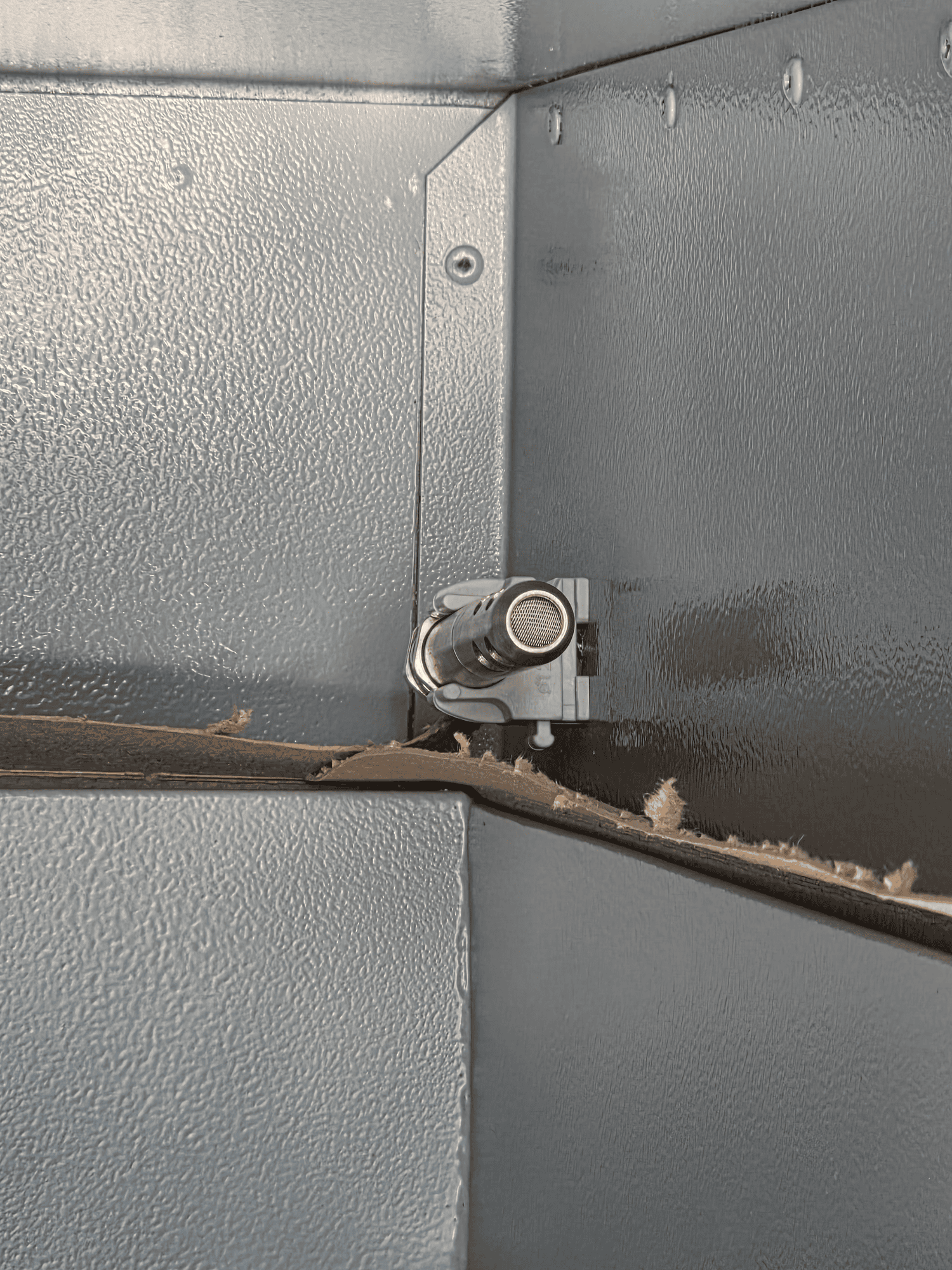

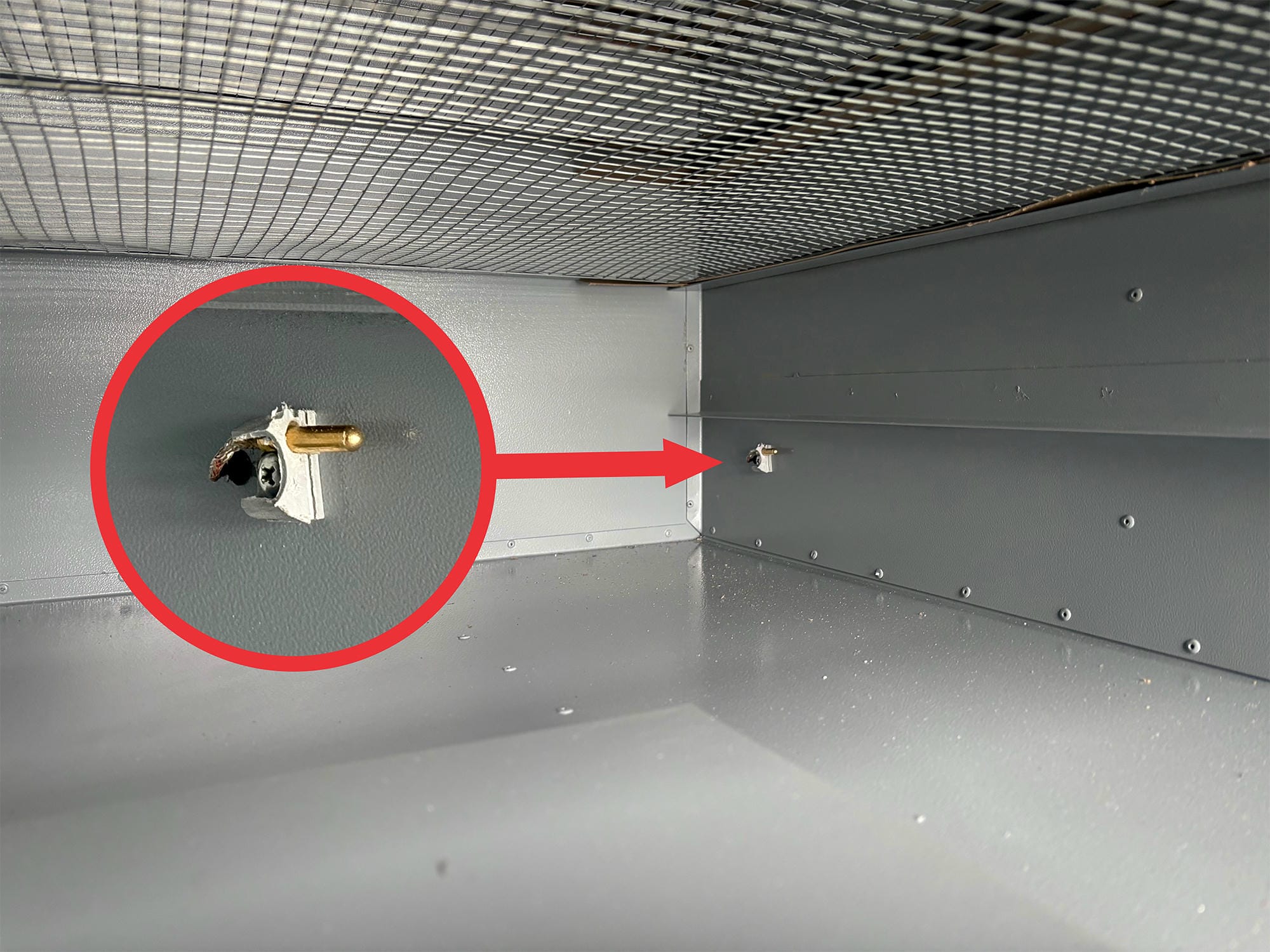

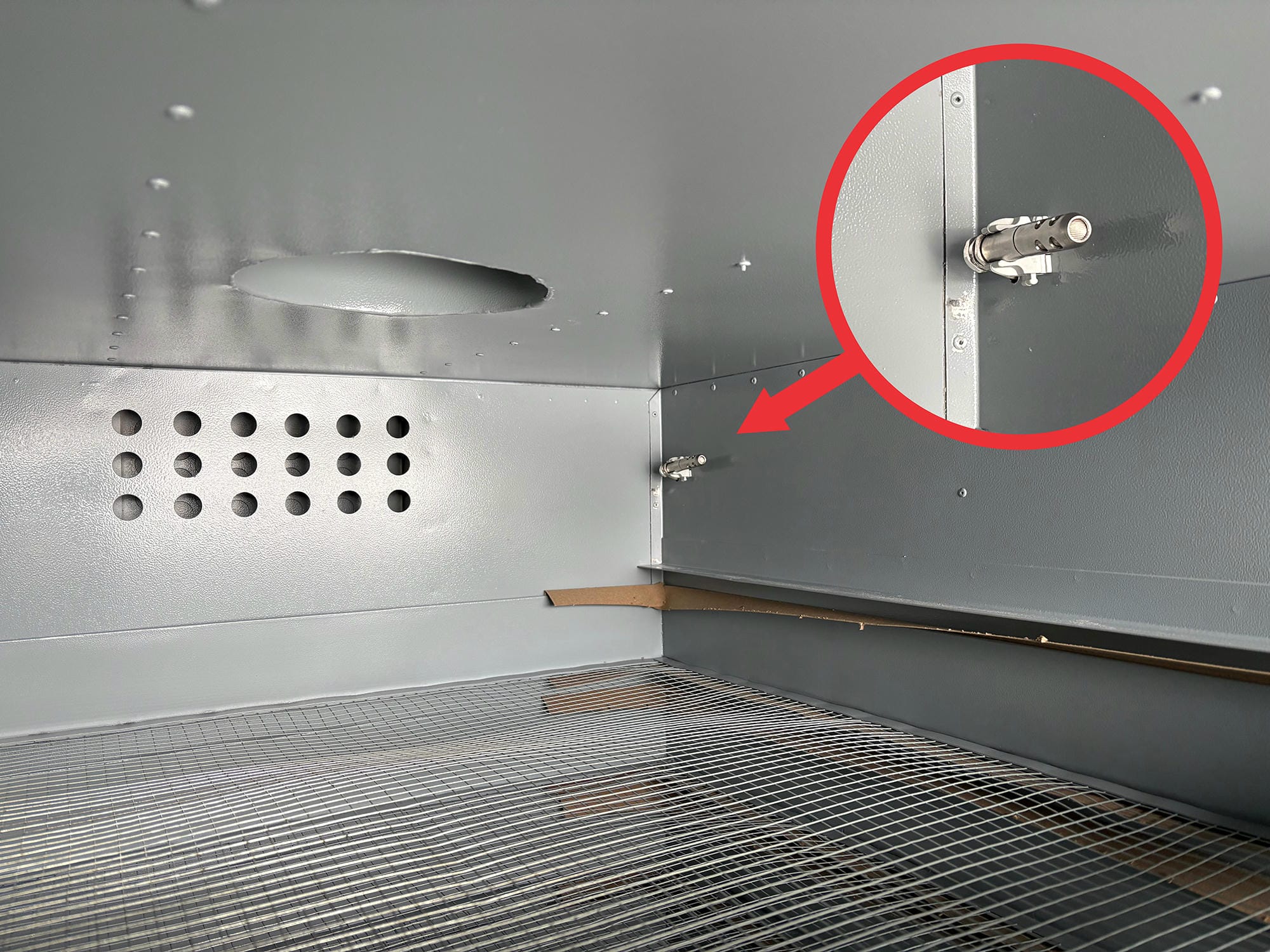

Датчик влажности 6 (Рис. 1, Фото 1) расположен в верхней части камеры, а датчик температуры 7 (Рис. 1, Фото 2) — в нижней, что обеспечивает контроль условий сушки.

Фото 1

Фото 2

Режимы сушки шишек

Перед массовой обработкой шишек сосны, ели и лиственницы рекомендуется проводить контрольную сушку одной-двух партий для проверки режима работы сушилки и определения фактического выхода семян. Контроль температуры и влажности выполняется по датчикам, а показатели фиксируются каждый час.
Для сохранения посевных качеств семян сначала выполняют предварительную подсушку продолжительностью не менее 4 часов при температуре 20-30°C с удалением влаги принудительной вентиляцией. Для шишек ели и лиственницы ранних сборов время предварительной подсушки увеличивают до 10-12 часов.

Основная сушка проводится при следующих режимах:

• ель европейская — 40-45°C;
• ель сибирская — 30-40°C;
• сосна обыкновенная — 50-60°C;
• лиственница сибирская — 45-50°C.

Влажность воздуха в верхней части камеры сушки не должна превышать 75%, а продолжительность сушки определяется по результатам контрольной сушки.

Меры безопасности

К эксплуатации шишкосушилки должен быть назначен ответственный за безопасную эксплуатацию и безопасное ведение работ. К работе допускается только подготовленный оператор, который ознакомлен с устройством сушилки, технологическим процессом, порядком работы и правилами техники безопасности.
При эксплуатации необходимо ежедневно проверять исправность оборудования и немедленно устранять неисправности. При обслуживании или ремонте сушилка должна быть отключена от электрической сети.
Оператор должен следить, чтобы в рабочей зоне не было посторонних лиц, а его действия не создавали угрозу для окружающих.
