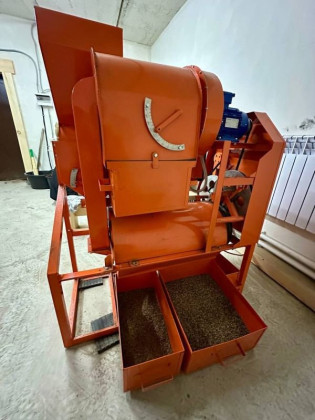

Машина для очистки семян МОС-2 стационарная
Машина для очистки семян МОС-2, предназначена для обескрыливания семян основных хвойный пород (сосна, ель и лиственница), очистки их от примесей, а также пустых и недоразвитых семян.
Машина используется в лесном хозяйстве во всех лесорастительных зонах.
Машина должна эксплуатироваться в закрытом помещении с температурой воздуха не ниже +15°C и относительной влажностью не выше 60%.
Семенной материал (ворох), поступающий в обработку на машину, должен иметь влажность не выше 10% и не содержать шишек, камней, металлических и других предметов с одним из размеров более 30 мм.
Принцип работы машины
1. Семенной материал (ворох) засыпается вручную в загрузочный бункер, из которого он через окно, регулируемое задвижкой, поступает в обескрыливатель.
2. Поскольку семена с крылатками (ворох) практически не обладают текучестью, для обеспечения их движения через окно (щель) оператор с помощью палочки длиной 30-40 см должен разрушать образующиеся внутри массы семян своды и содействовать проходу семян через окно.
3. В обескрыливателе в результате механического перемешивания и трения семена отделяются от крылаток, и получаемая смесь просыпается сквозь ячейки сетки в приемный бункер. Оттуда питателем смесь подается через окно, регулируемое заслонкой, а далее по лотку попадает в приемное окно вертикального канала.
4. В канале семенная смесь разделяется на фракции воздушным потоком, который создает вентилятор:
- легкие примеси, крылатки и пустые семена — увлекаются потоком воздуха и поступают в накопитель осадочной камеры;
- полнозернистые семена и тяжелые примеси — движутся навстречу потоку воздуха и по лотку направляются в решетный барабан.
5. В барабане происходит дальнейшее разделение семенного материала на цилиндрических решетах с различными отверстиями:
- мелкие тяжелые примеси — проходят через отверстия первого решета и поступают в ящик;

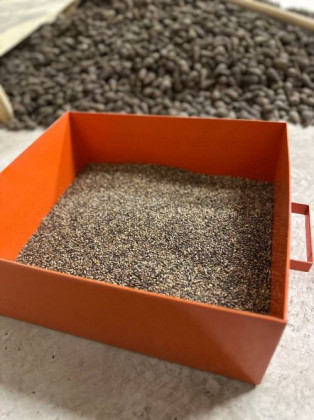

- семена — проходят через отверстия второго решета и падают в отдельный ящик;
- крупные примеси — сходят с барабана в третий ящик.
Меры безопасности
- К работе на машине МОС-2 допускаются лица, изучившие ее конструкцию и правила эксплуатации, общие правила техники безопасности при работе с машинами, имеющими электропривод, и прошедшие инструктаж на рабочем месте.
- Оператор обязан работать в аккуратно заправленной спецодежде.
- Запрещается работать на машине, имеющей неисправности или не прошедшей техническое обслуживание.
- Перед запуском двигателя необходимо убедиться в исправности и надежности заземления и электропроводки.
- Во время работы машиной долен управлять только один человек — оператор.
- Установка машины должна обеспечить удобный и безопасный доступ оператора ко всем сборочным единицам, требующим проведения регулировок.
- Техническое обслуживание, регулировку и очистку машины производить только при выключенном электродвигателе.
- Ремонт, включающий разборку и сборку узлов машины, производить при отключенной электропроводке.
- Запрещается работать на машине со снятыми или неисправными ограждениями.
Правила хранения
Машину следует хранить в закрытом помещении.
Перед постановкой на хранение необходимо выполнить сезонное техническое обслуживание (СТО), ослабить натяжение ремней, смазать неокрашенные поверхности солидолом Ж ГОСТ 1033-79.
Транспортировка
Машина может транспортироваться любым видом транспорта грузоподъемностью не менее 0,25 т без ограничения скорости передвижения и расстояния транспортировки.
При погрузке и выгрузке машины следует применять погрузочные средства соответствующей грузоподъемности и методы, исключающие повреждение машины.
Необходимо закреплять машину на транспортном средстве способом, исключающим ее перемещение на платформе транспортного средства.
Комплектация
МОС-2 |
1 шт. |
Запасные части |
|
Щетка |
4 шт. |
Принадлежности |
|
Сито |
1 шт. |
Совок |
1 шт. |
Отвод |
1 шт. |
Технические характеристики
Тип машины |
стационарная |
Привод |
от электродвигателя 4А7IA4УЗ |
Габаритные размеры |
1035х670х1265 мм |
Масса |
115 кг |
Объем загрузочного бункера |
24 л |
Объем ящика для семян |
24 л |
Объем ящика для мелких примесей |
13,5 л |
Объем ящика для крупных примесей |
7 л |
Объем накопителя |
14 л |
Обескрыливатель: |
|
Тип |
роторный |
Количество лопастей (щеток) |
4 шт. |
Частота вращения ротора |
3,54±0,25 с-1 |
Рабочий диаметр ротора |
220 мм |
Количество работающих сеток |
1 шт. |
Количество сменных сеток |
2 шт. |
Размер сетки |
290x565 мм |
Вентилятор: |
|
Тип |
центробежный |
Диаметр рабочего колеса |
290 мм |
Производительность |
0,1 ± 0,01 м/с |
Барабан |
решетчатый |
Тип решет |
цилиндрические с пробивными отверстиями |
Количество решет в барабане |
2 шт. |
Частота вращения барабана |
0,334 с-1 |
Производительность |
15 кг/ч |
