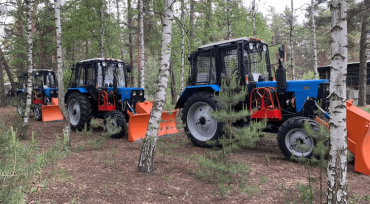

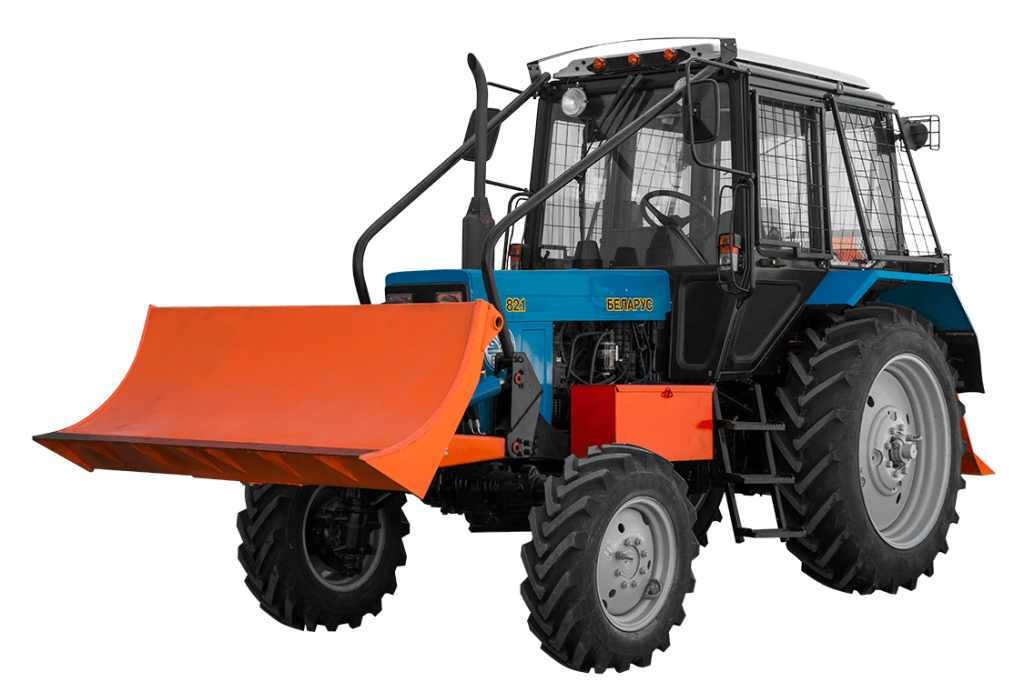

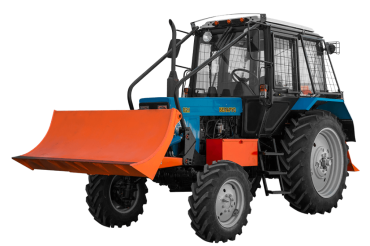

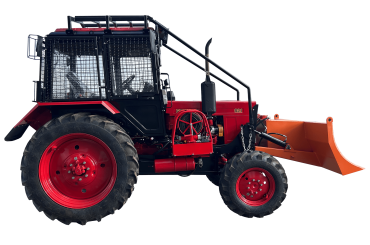

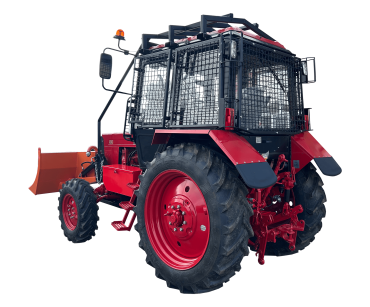

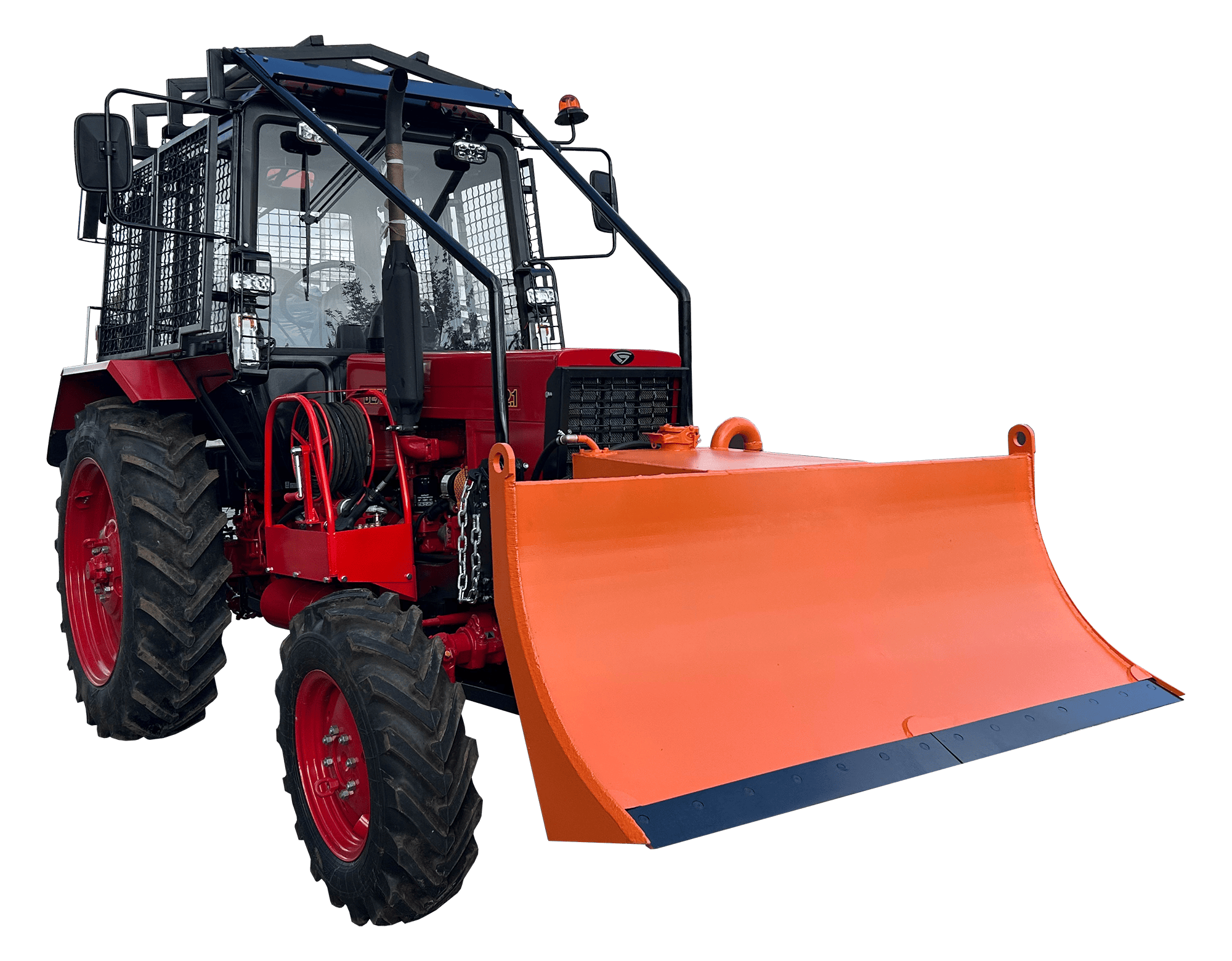

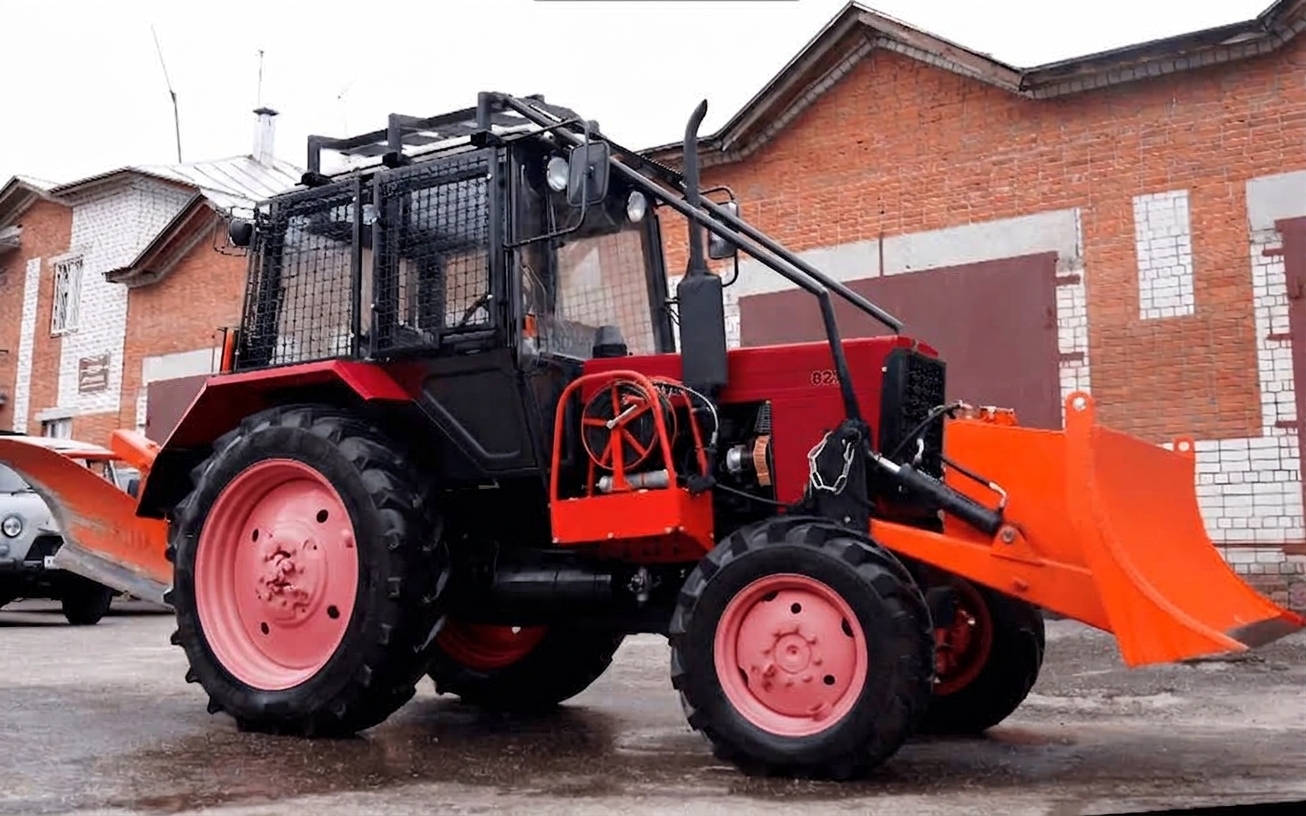

Универсальный лесопожарный модуль (УЛПМ-82 Е) на базе трактора МТЗ "БЕЛАРУС-82.1"

Назначение

Универсальный лесопожарный модуль УЛПМ-82 Е предназначен для выполнения профилактических противопожарных мероприятий, лесохозяйственных работ и тушения лесных пожаров путем прокладки заградительных и опорных минерализованных полос, а также для тушения кромки пожаров водой со смачивателями.

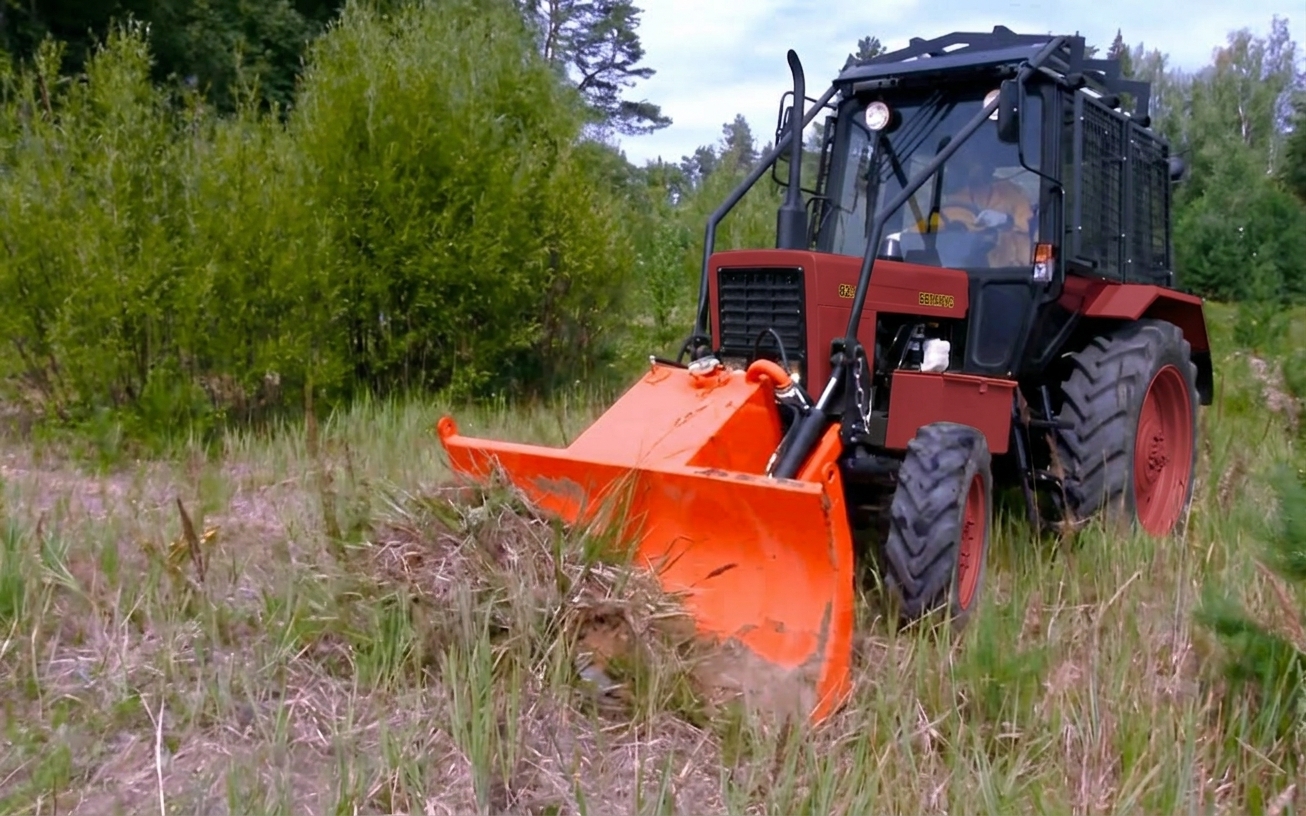

Прокладка заградительных и опорных минерализованных полос

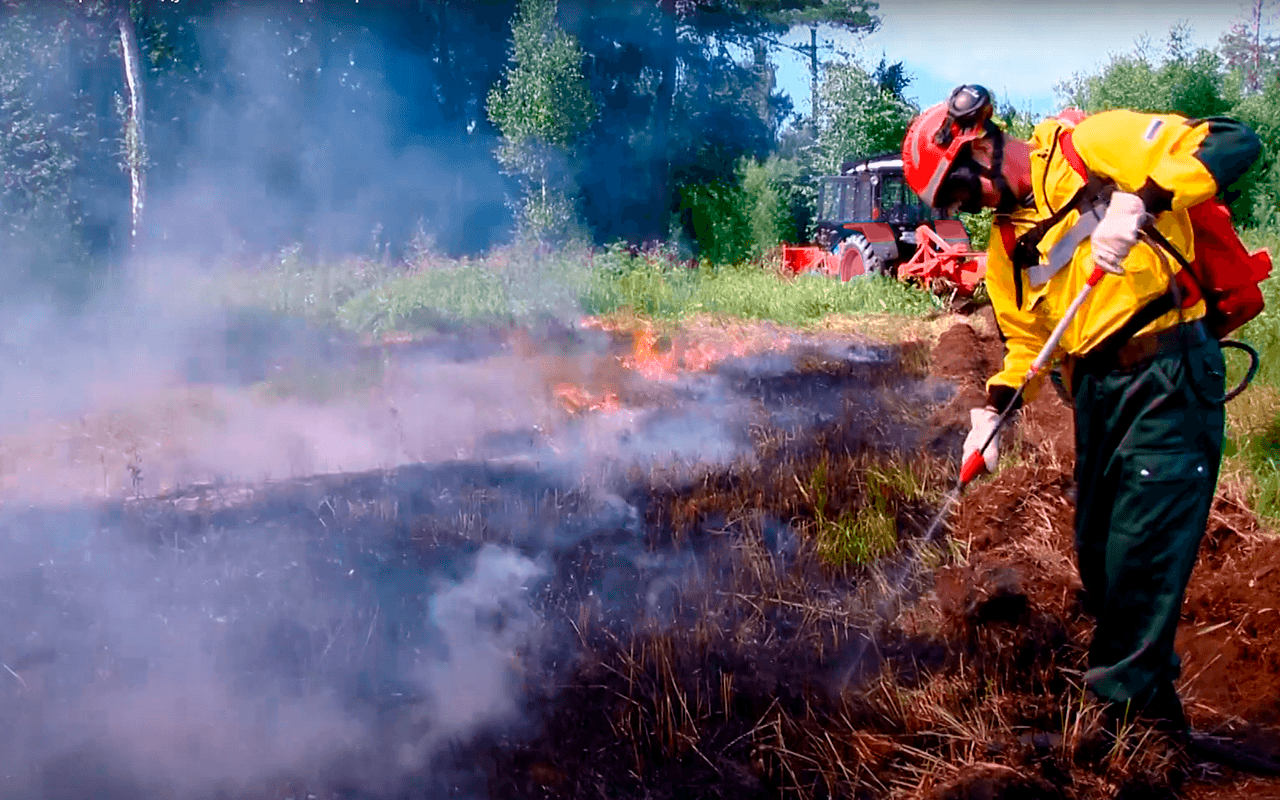

Тушение кромки пожара

Смачиватель твердый Ливень-ТС

Сфера применения

УЛПМ-82 Е может эффективно использоваться лесопожарными станциями всех типов, арендаторами лесных участков, на лесозаготовках и других видах лесопользования, а также в сельскохозяйственном производстве для борьбы с природными пожарами как средство первой атаки на возникший пожар.

Конструкция

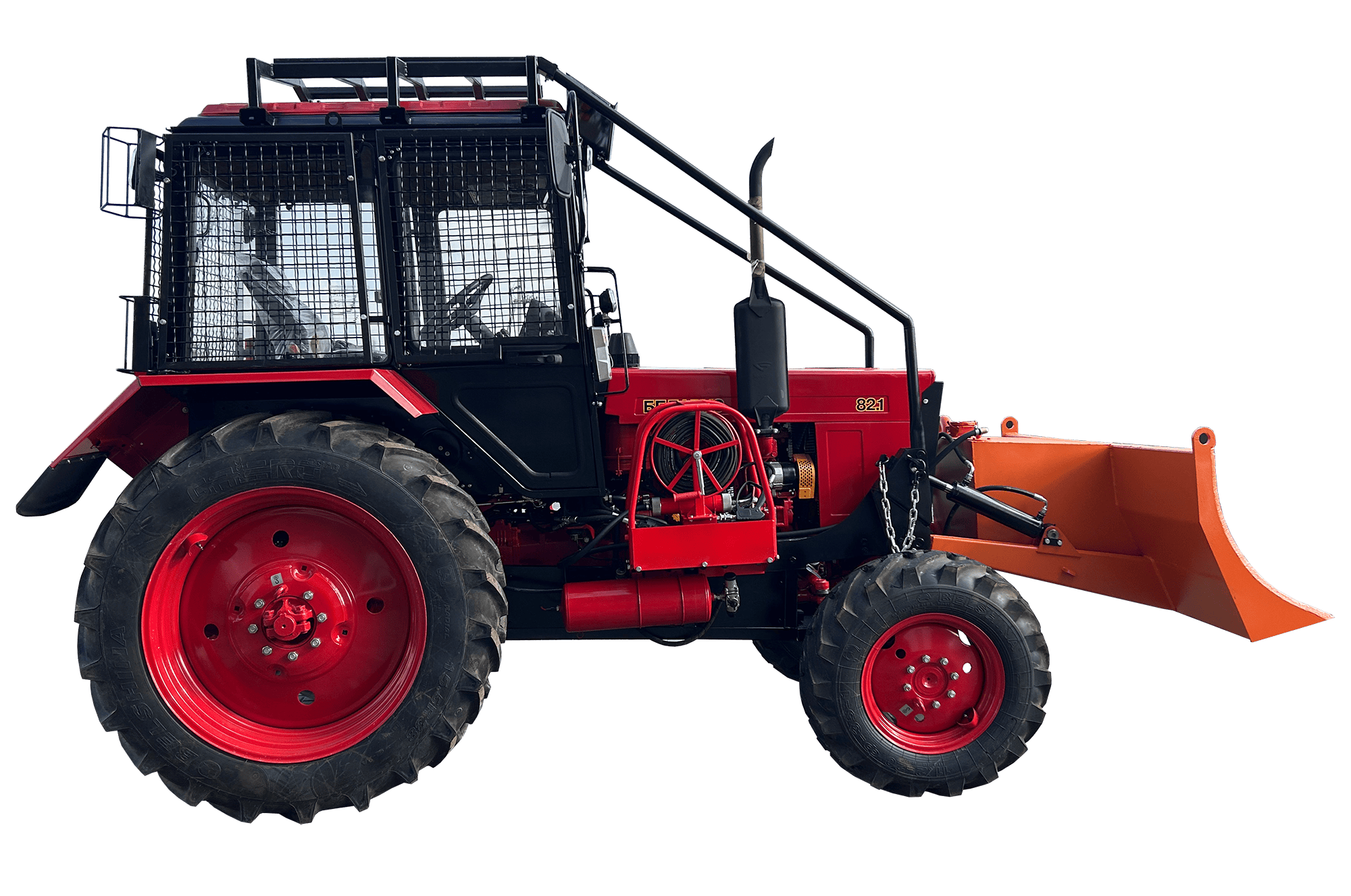

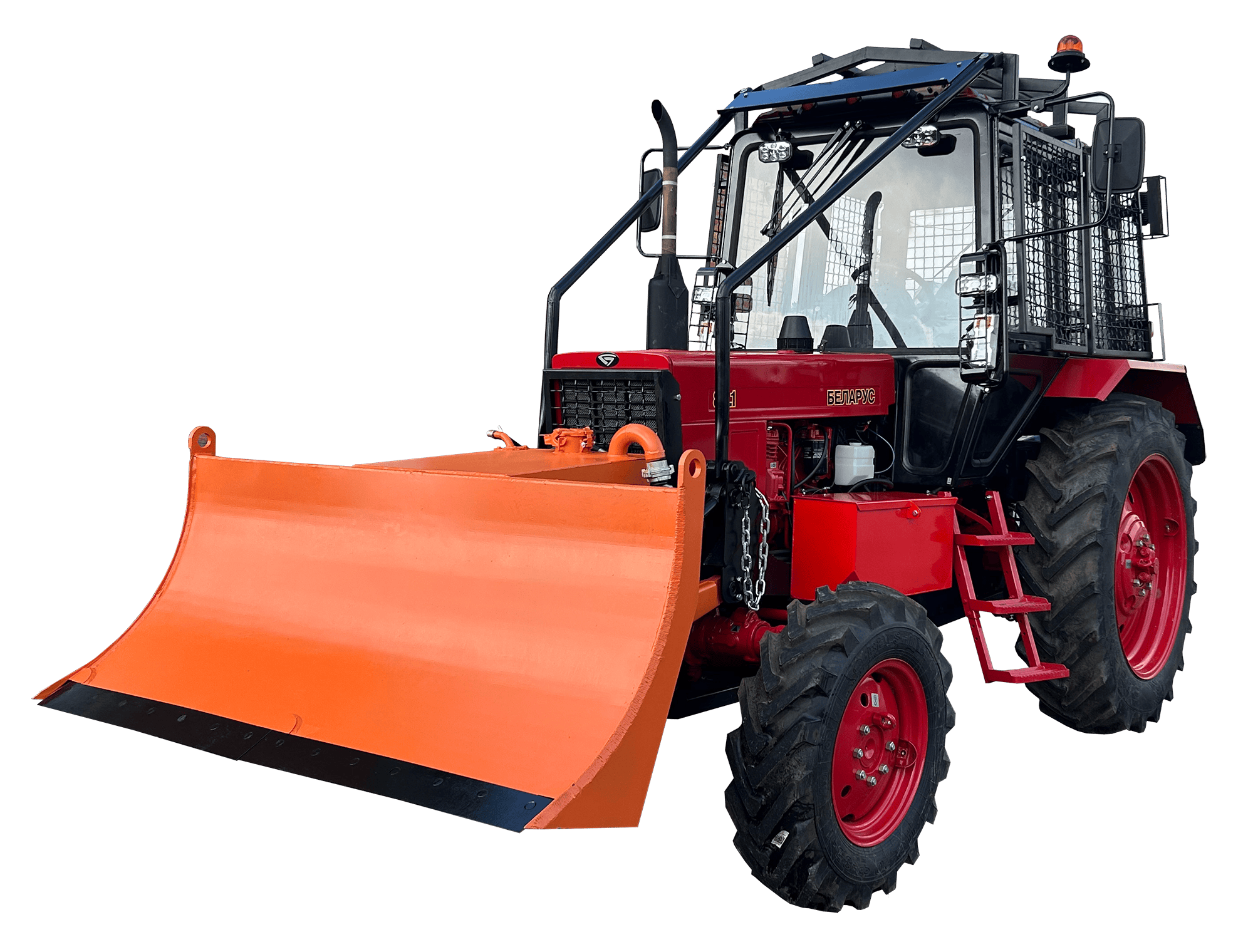

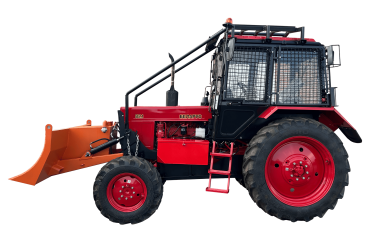

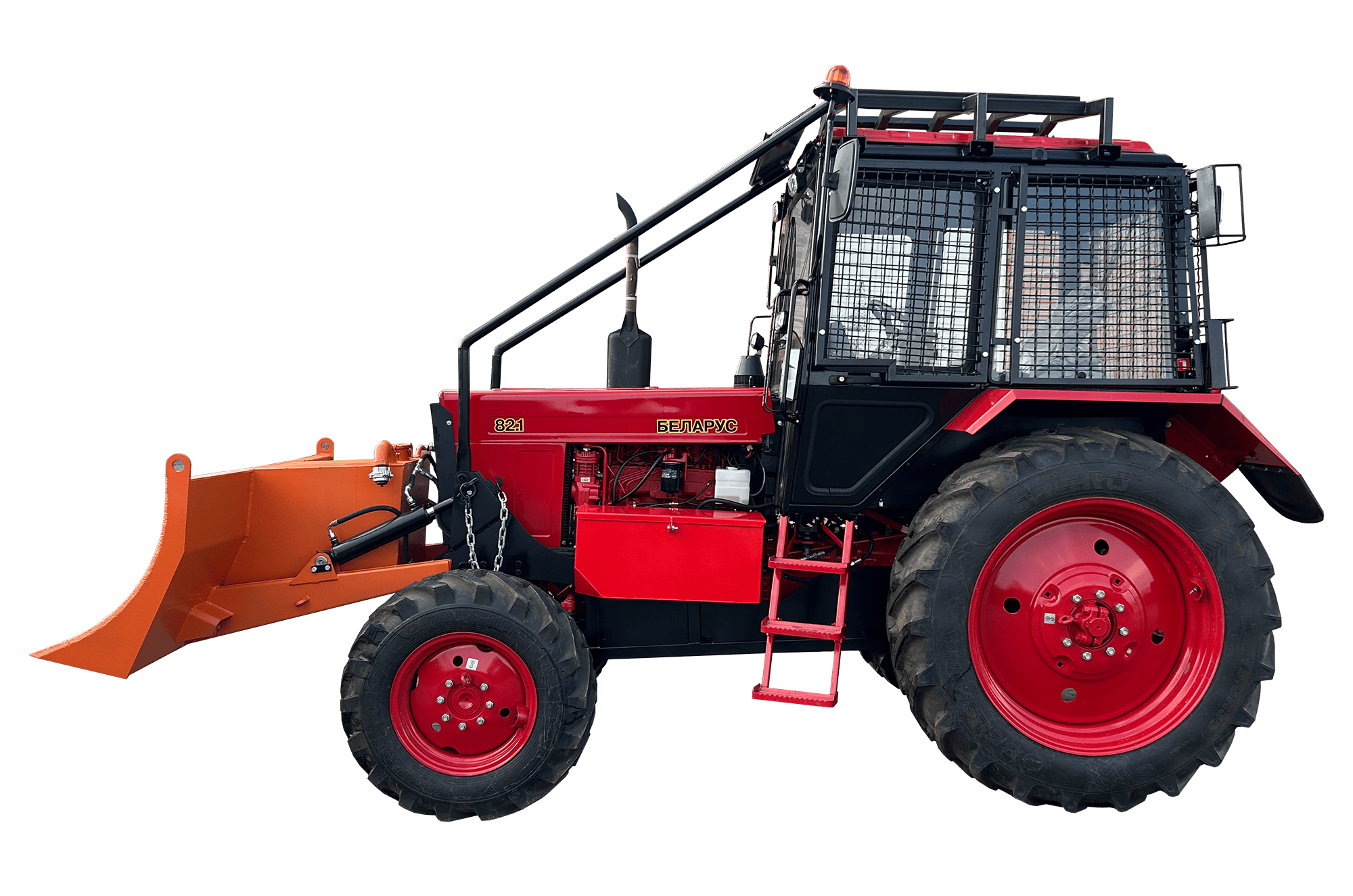

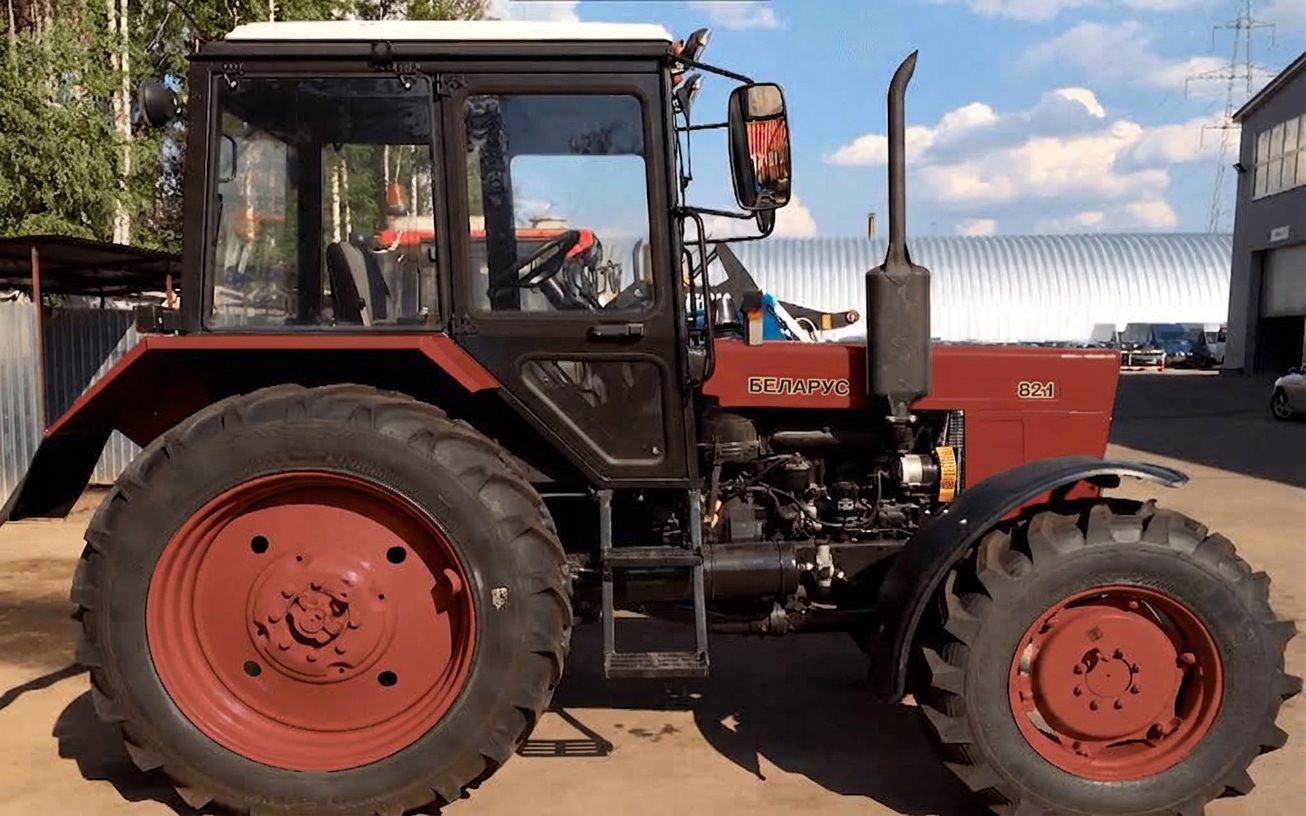

В состав УЛПМ-82 Е входят трактор Беларус 82.1 — универсальный трактор тягового класса 1,4 с колесной формулой 4х4, на который устанавливается защита кабины, поддона картера и редукторов и отвал-емкость, имеющий встроенную емкость для воды объемом 400 л.
Модуль также оснащается комплектом противопожарного оборудования, предназначенного для тушения огня водой из емкости отвала.

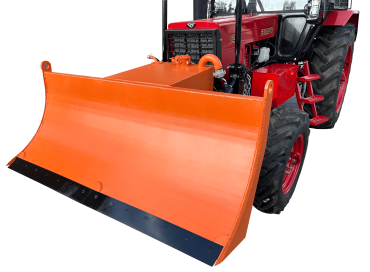

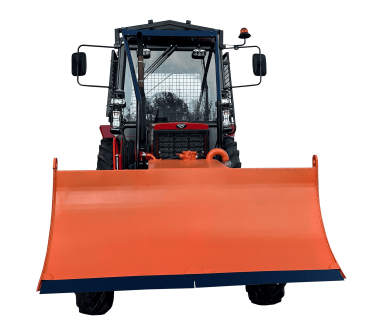

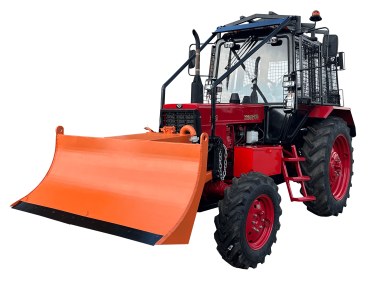

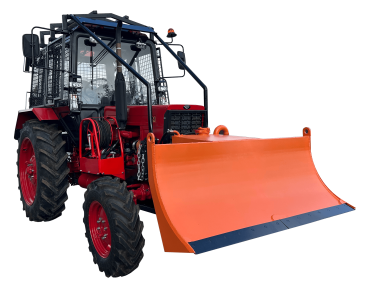

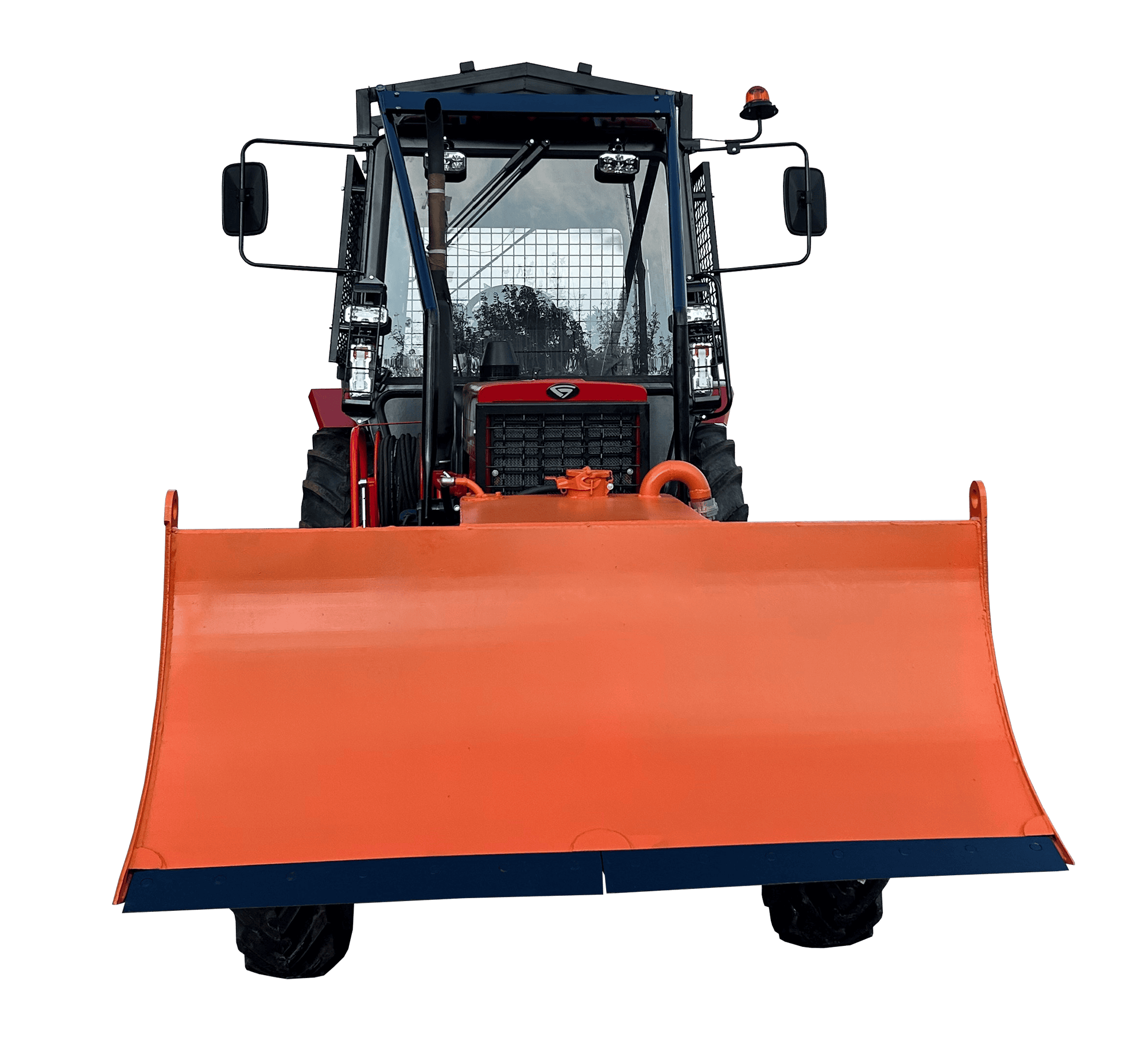

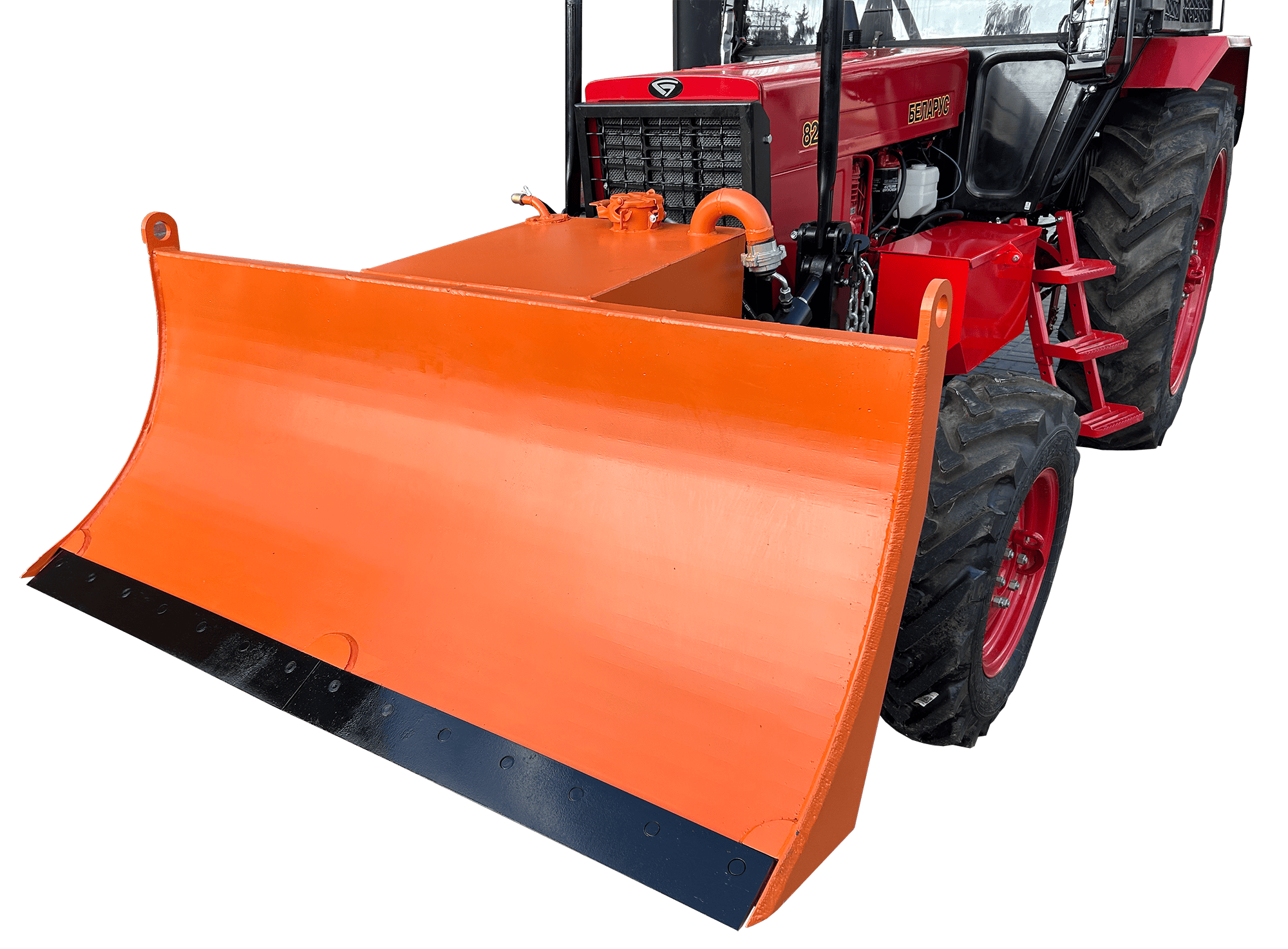

Отвал с емкостью объемом 400л

За счет того, что вода находится внутри отвала, задняя гидравлическая трехточечная навеска трактора остается свободной, и на нее по заказу потребителя может навешиваться лесной плуг ПКЛ-70, трелевочная лебедка ЛТН-50 или любое другое лесохозяйственное оборудование.

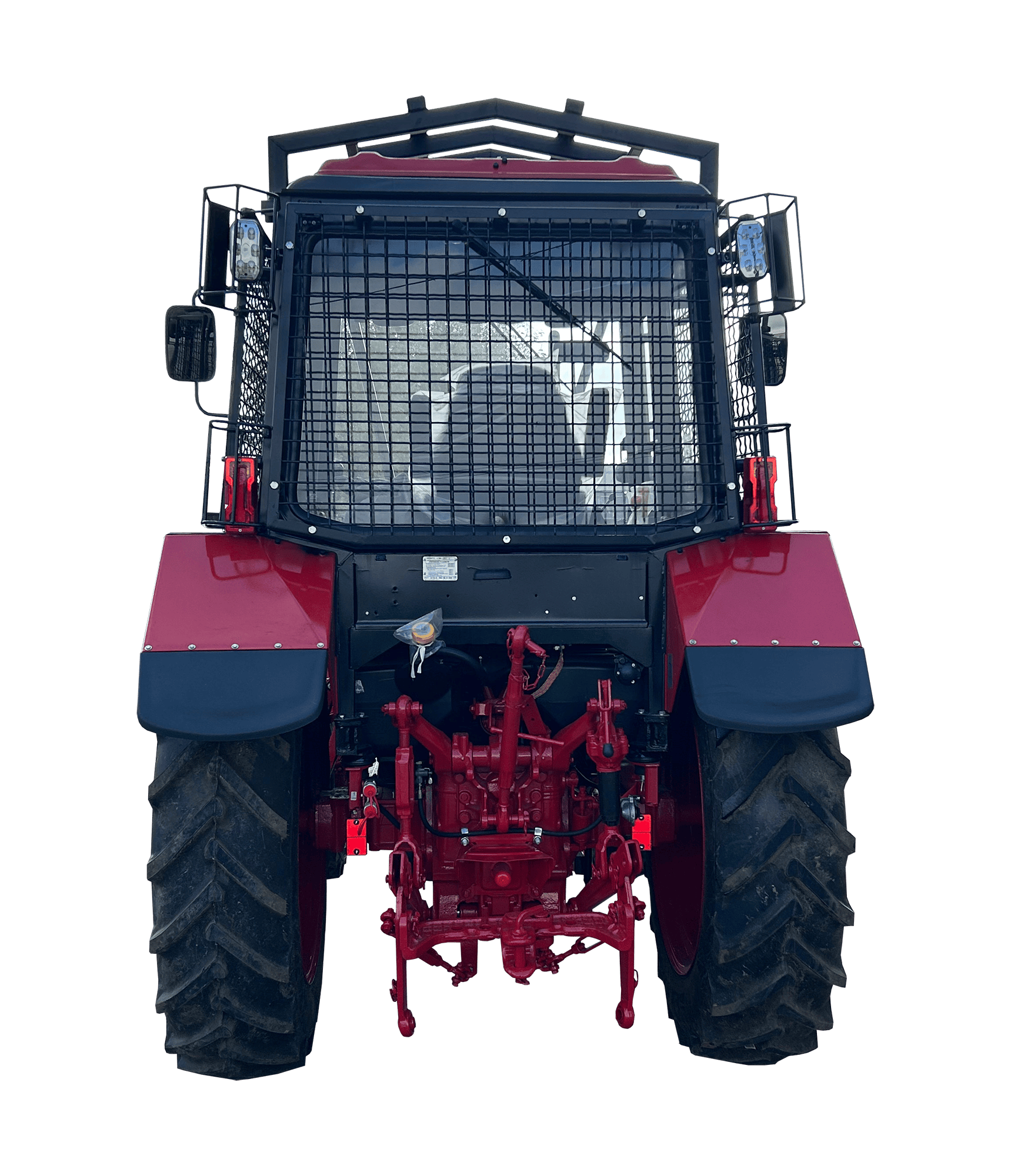

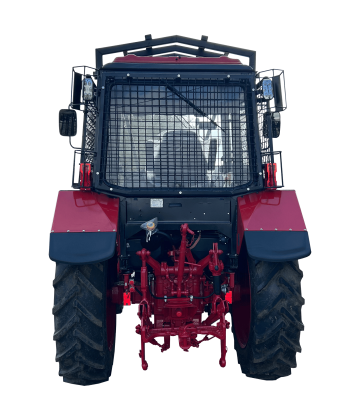

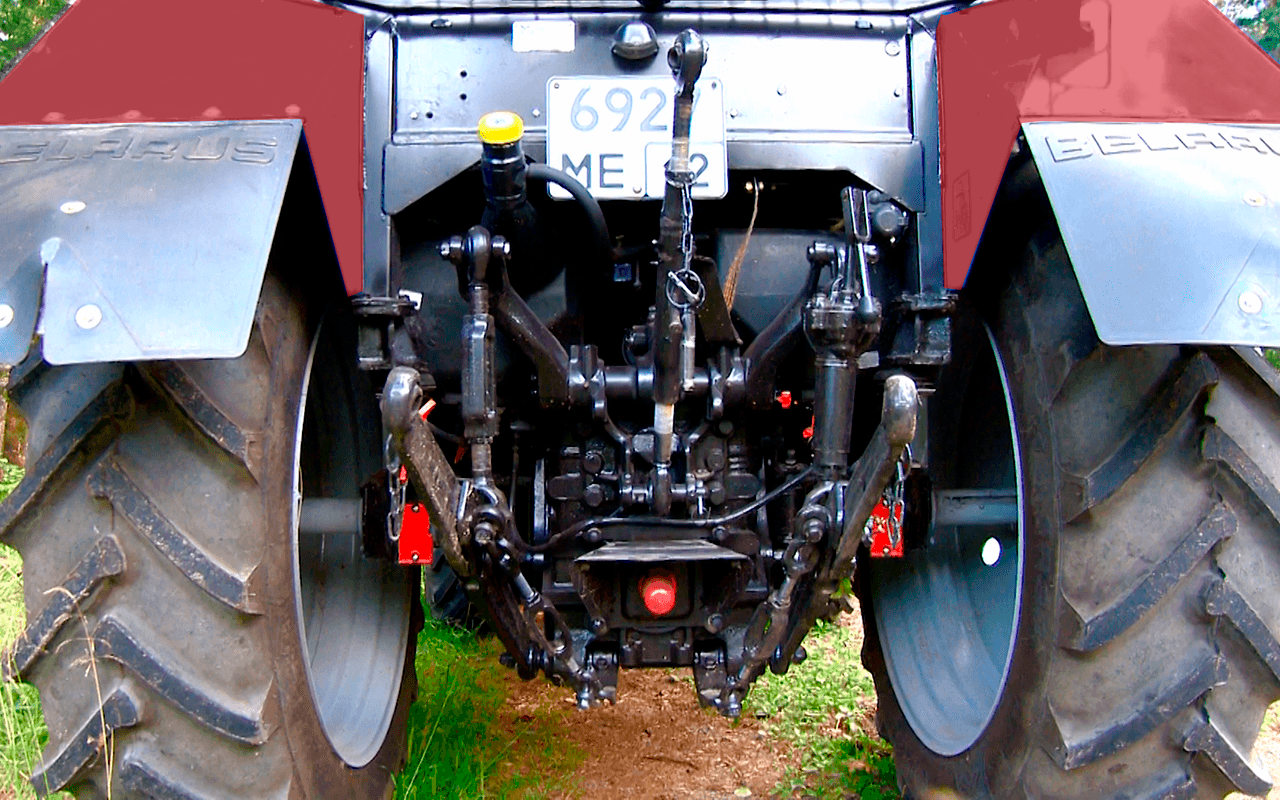

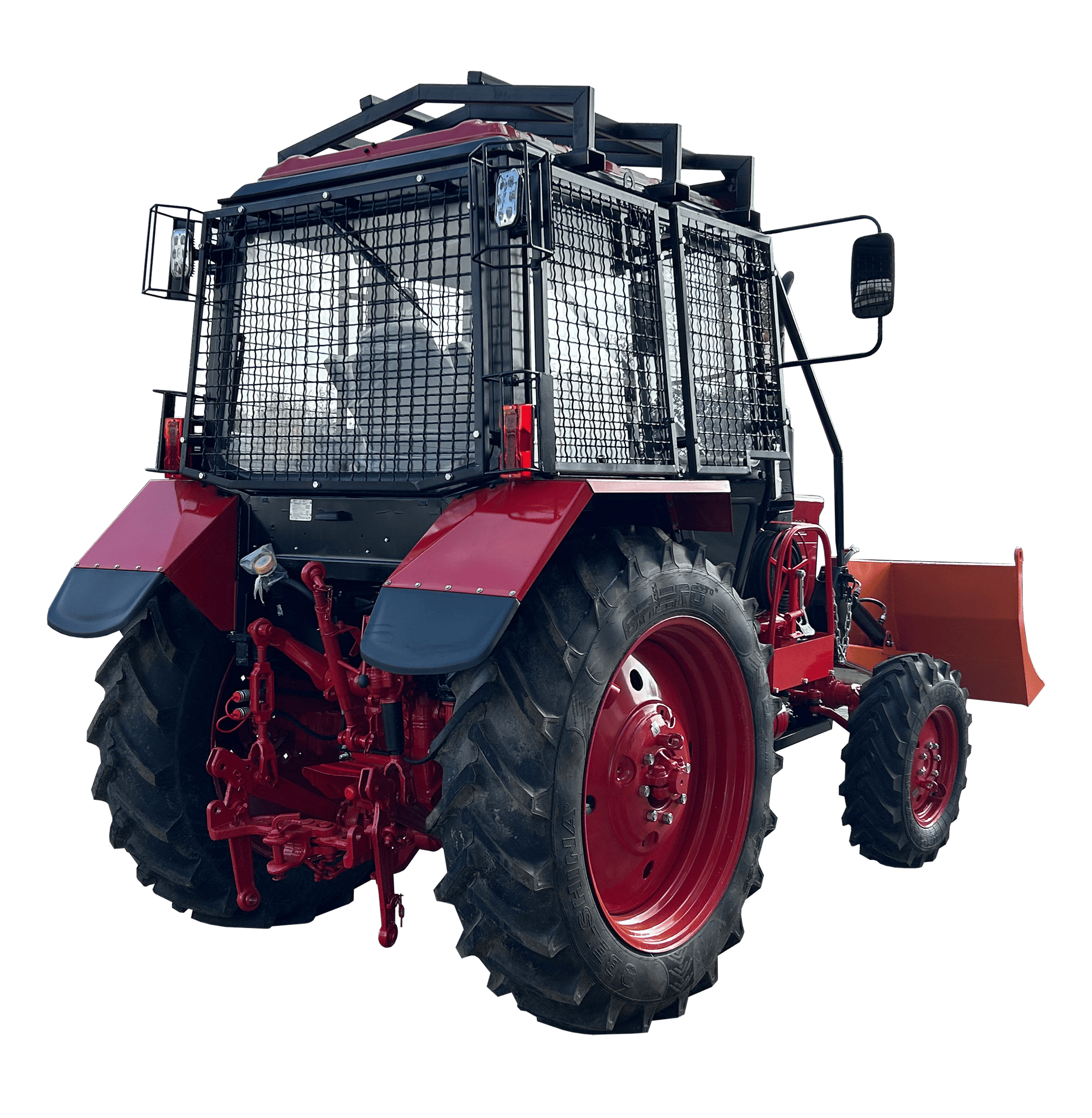

Задняя гидравлическая трёхточечная навеска трактора

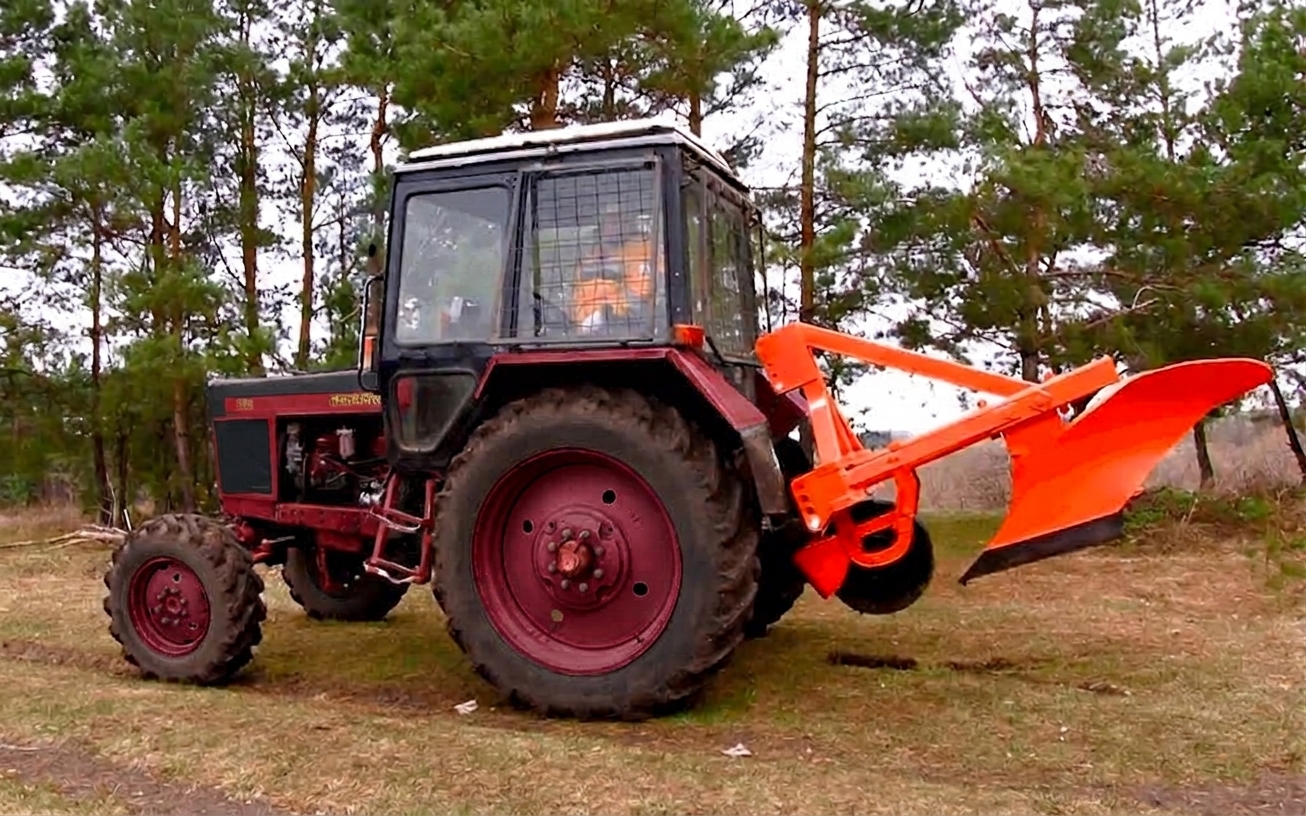

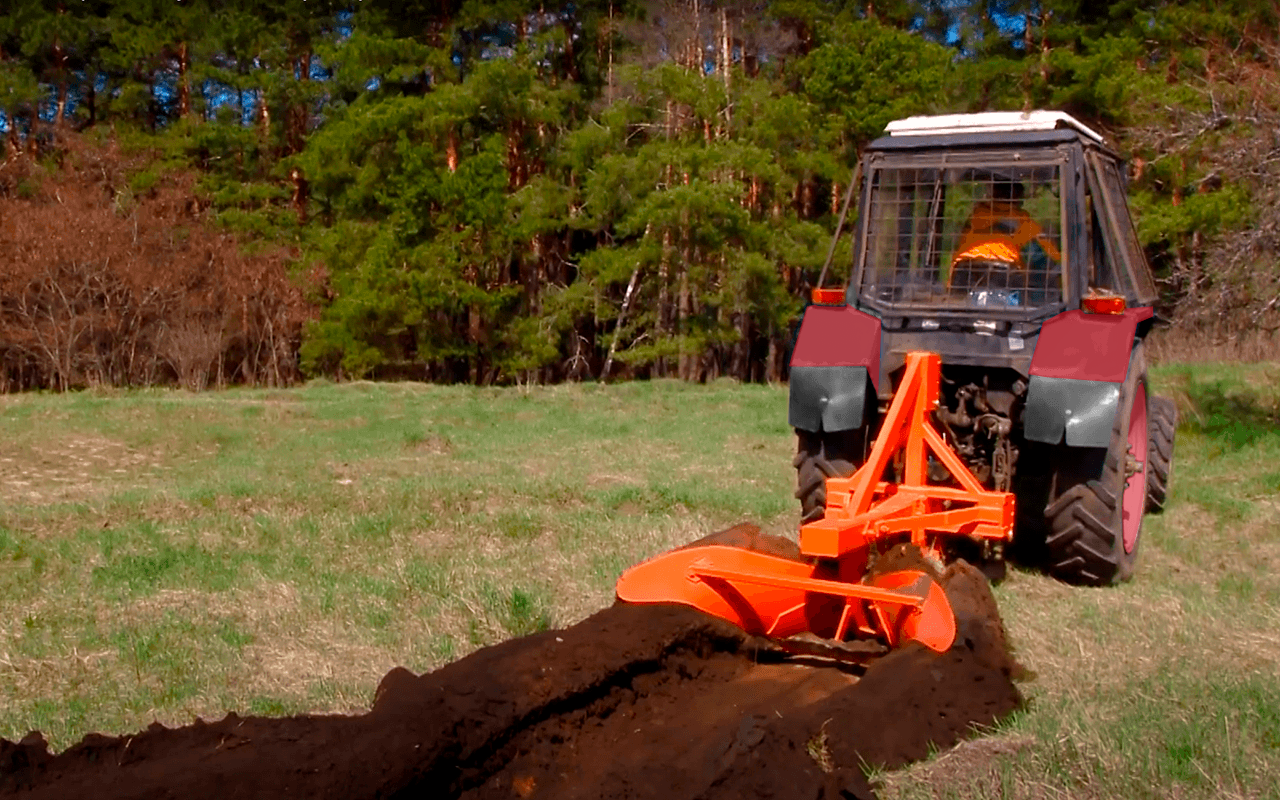

Плуг ПКЛ-70

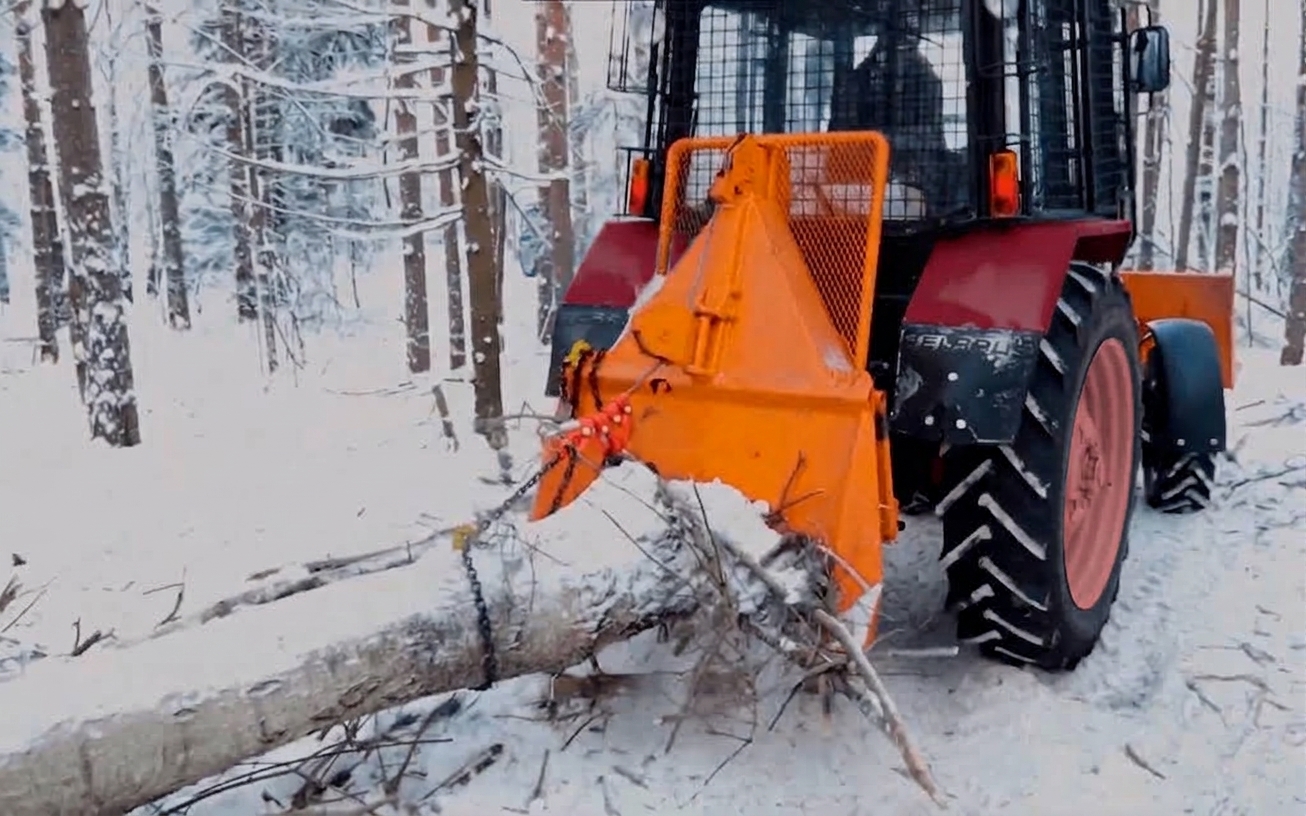

Лебедка трелевочная навесная ЛТН-50

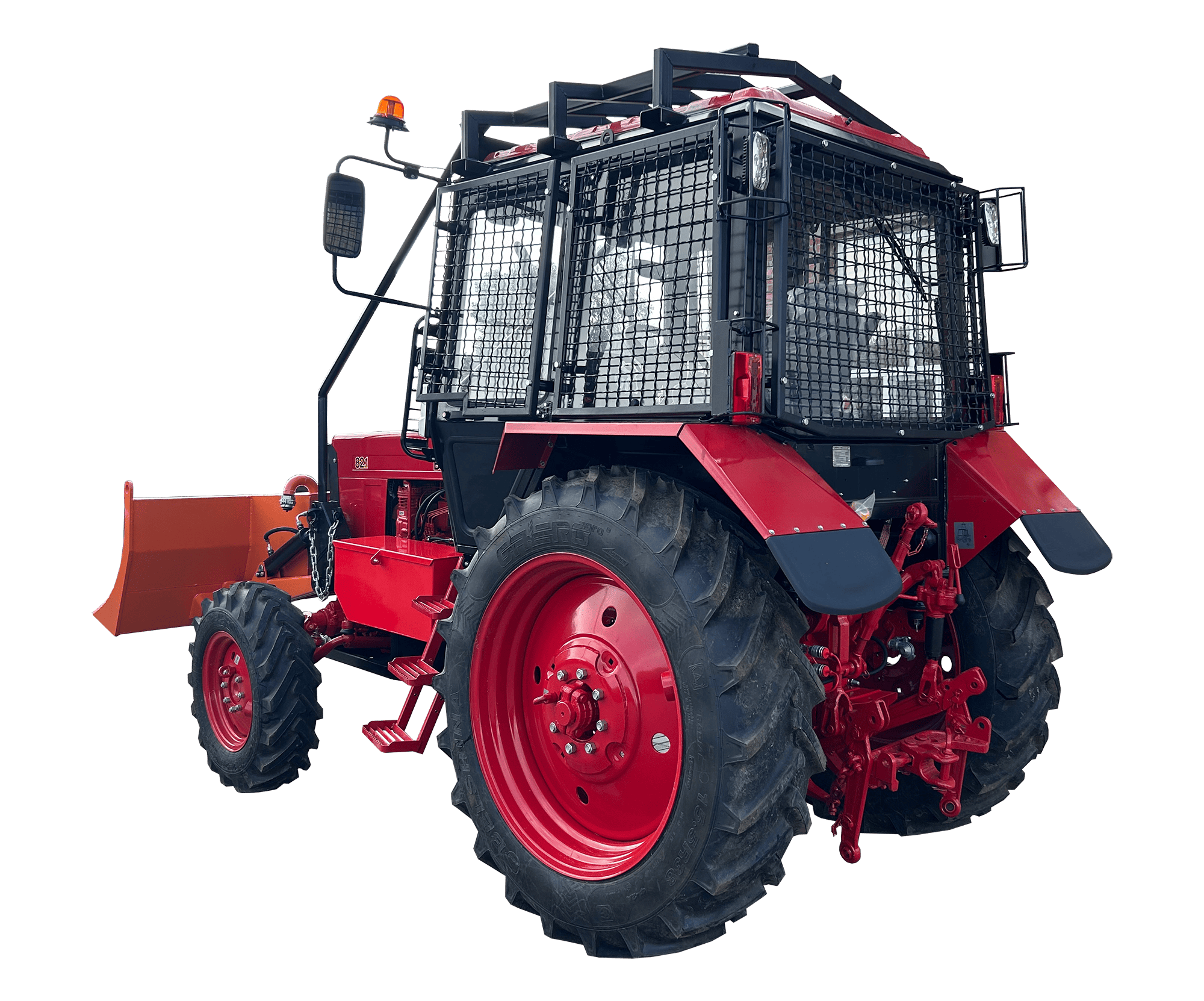

Комплект защитного ограждения трактора

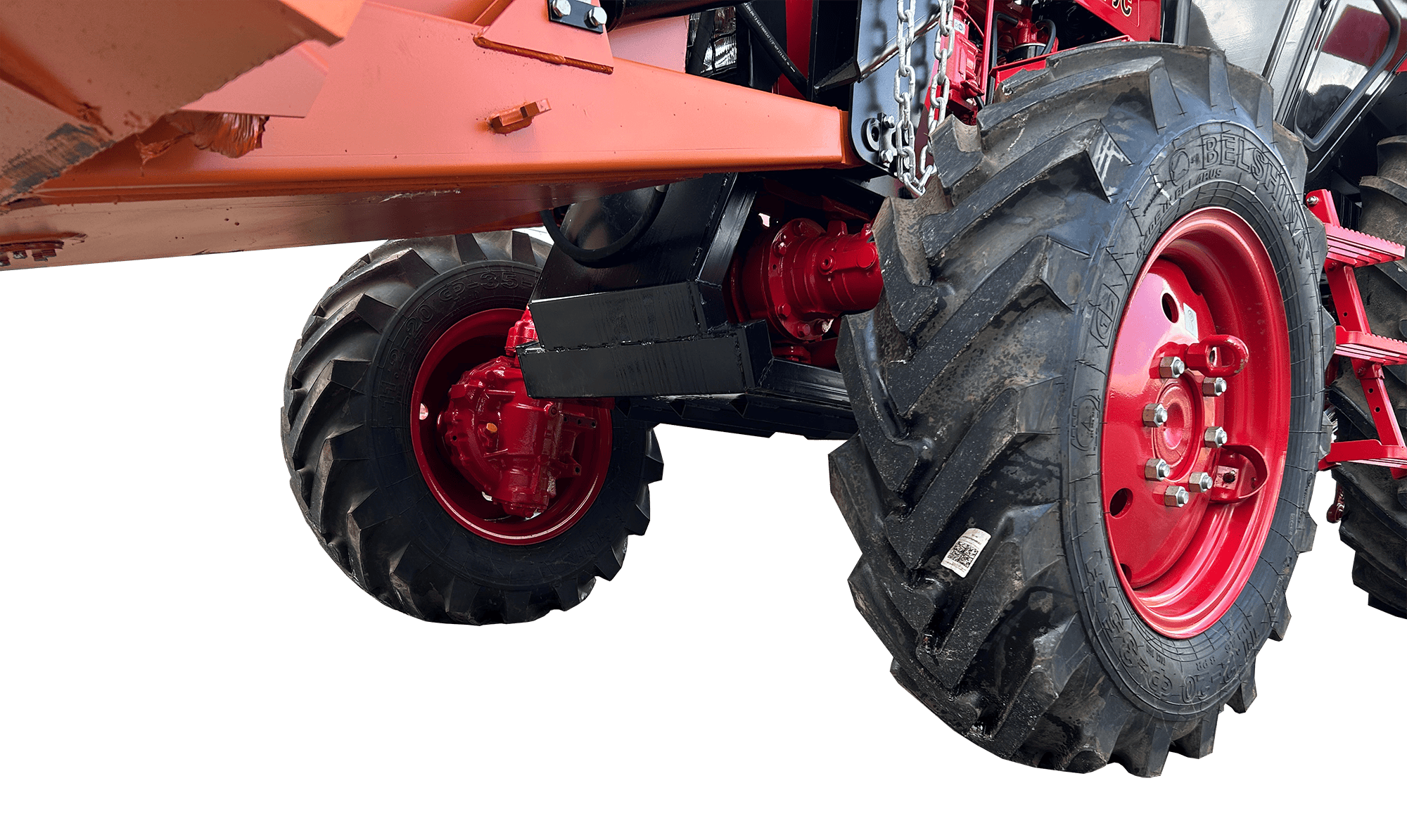

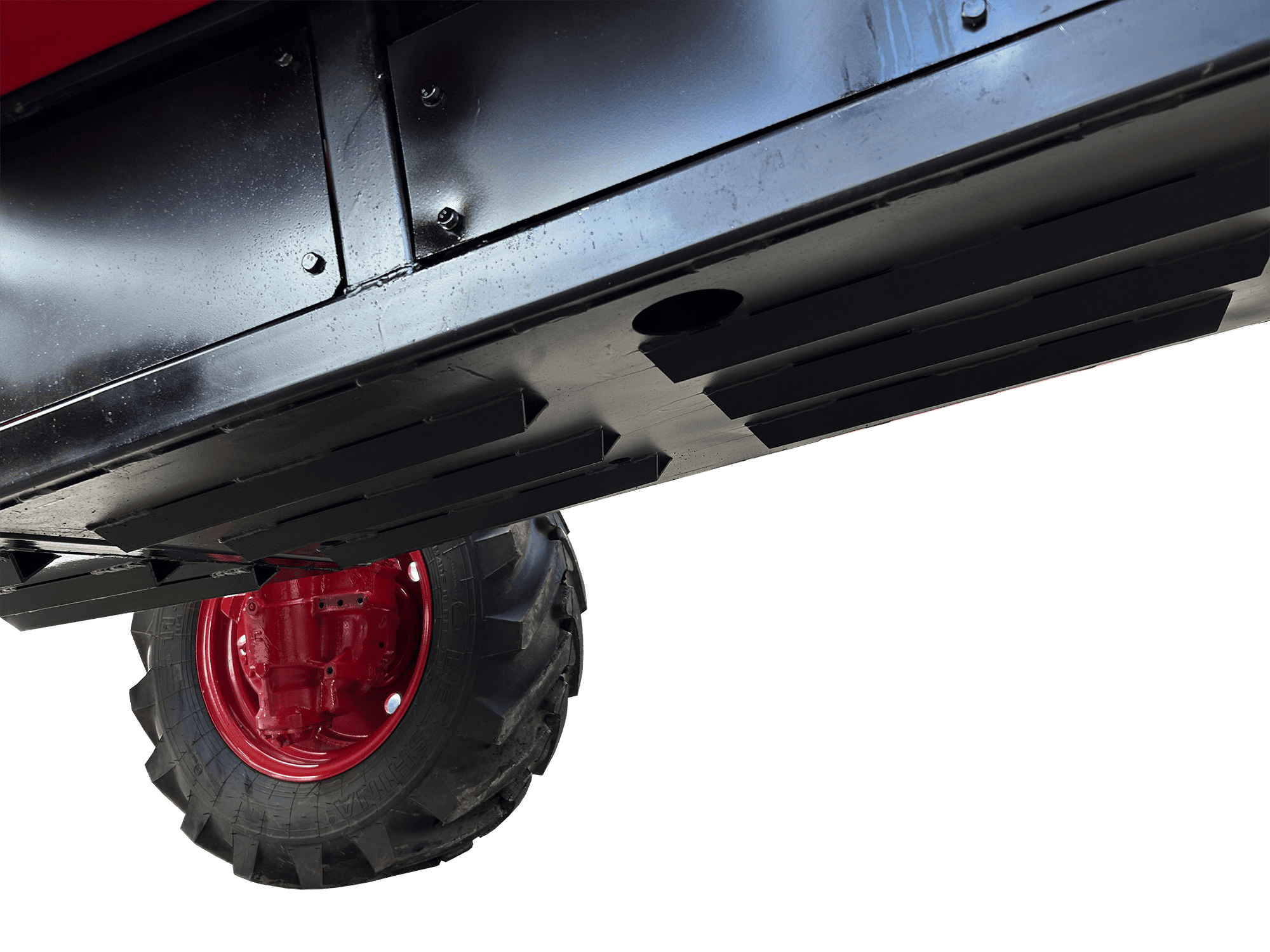

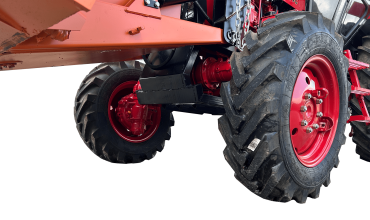

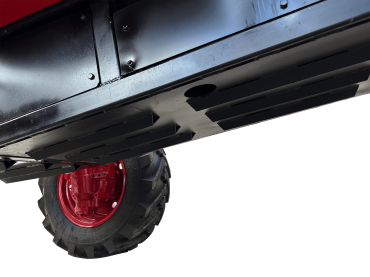

Защита поддона картера трактора — от балки переднего моста до рукавов полуосей задних колес изготовлена из стального листа и профильной трубы.

Защита редукторов.

Ограждение радиатора, а также защита заднего и боковых стекол кабины представляют собой металлическую решетку на каркасе.

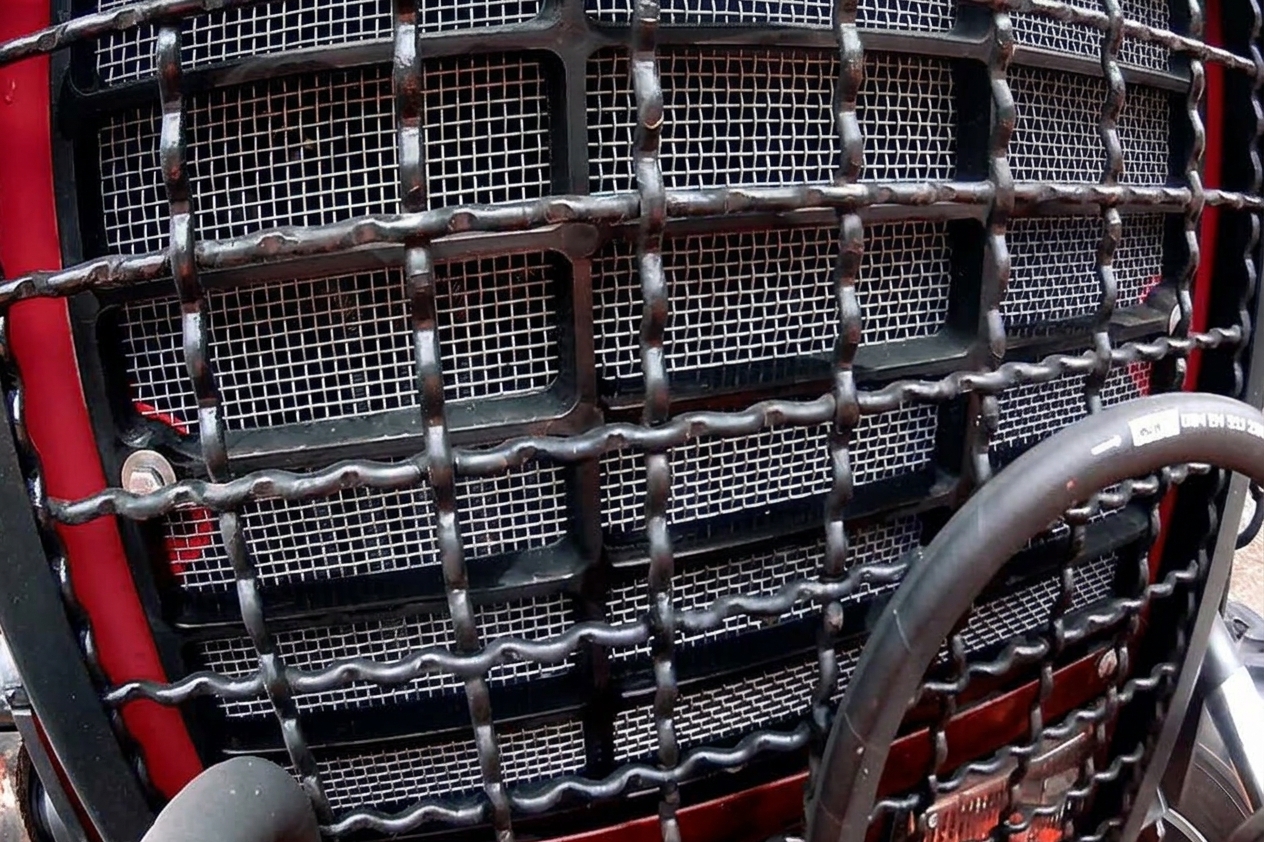

Ограждение радиатора

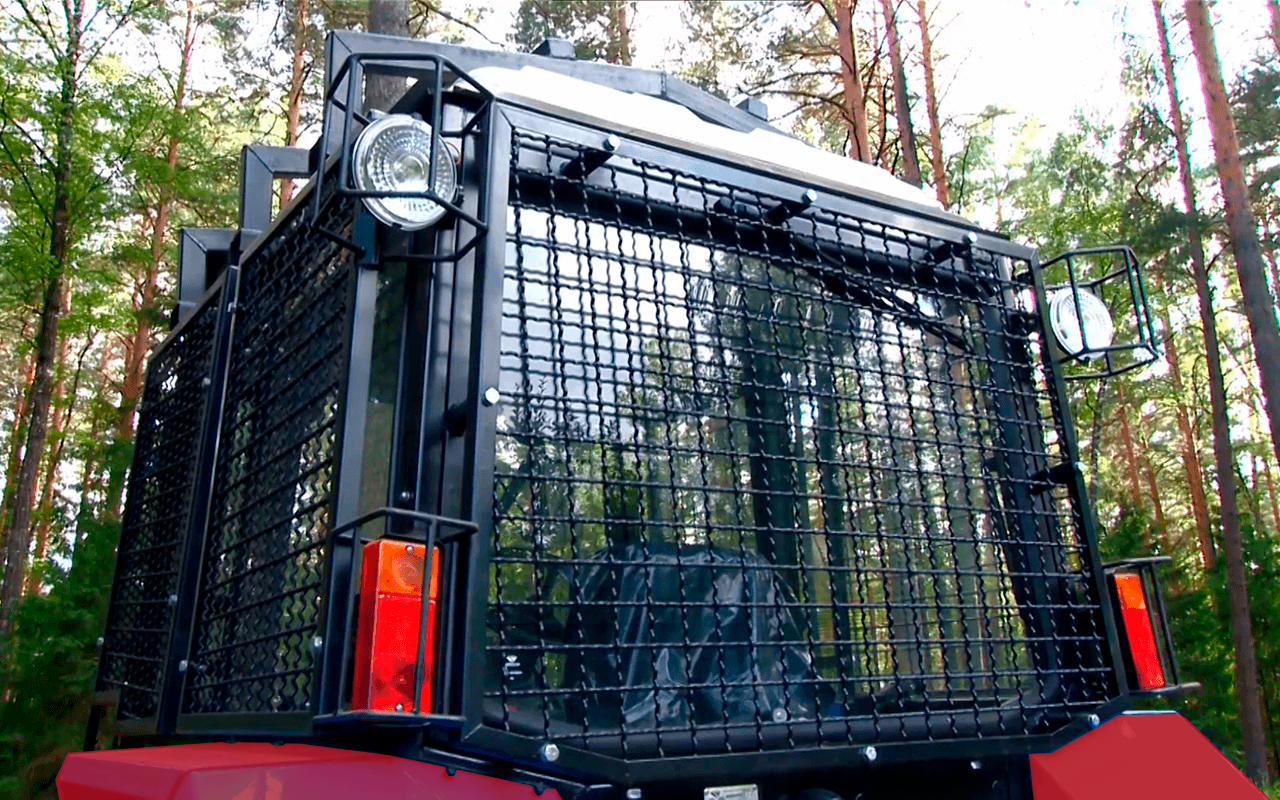

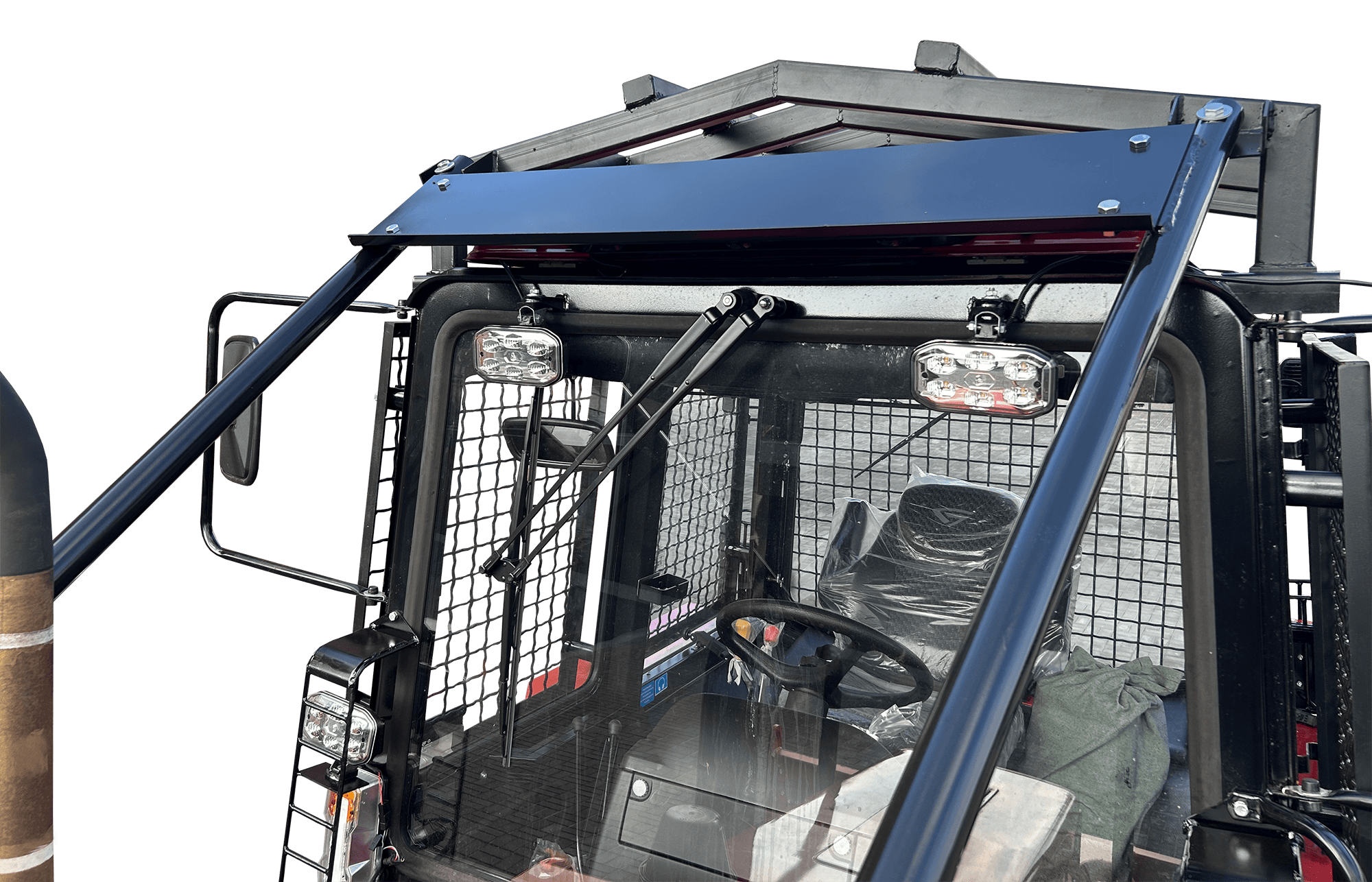

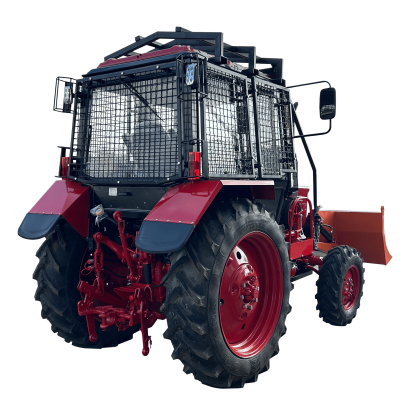

Ограждение кабины

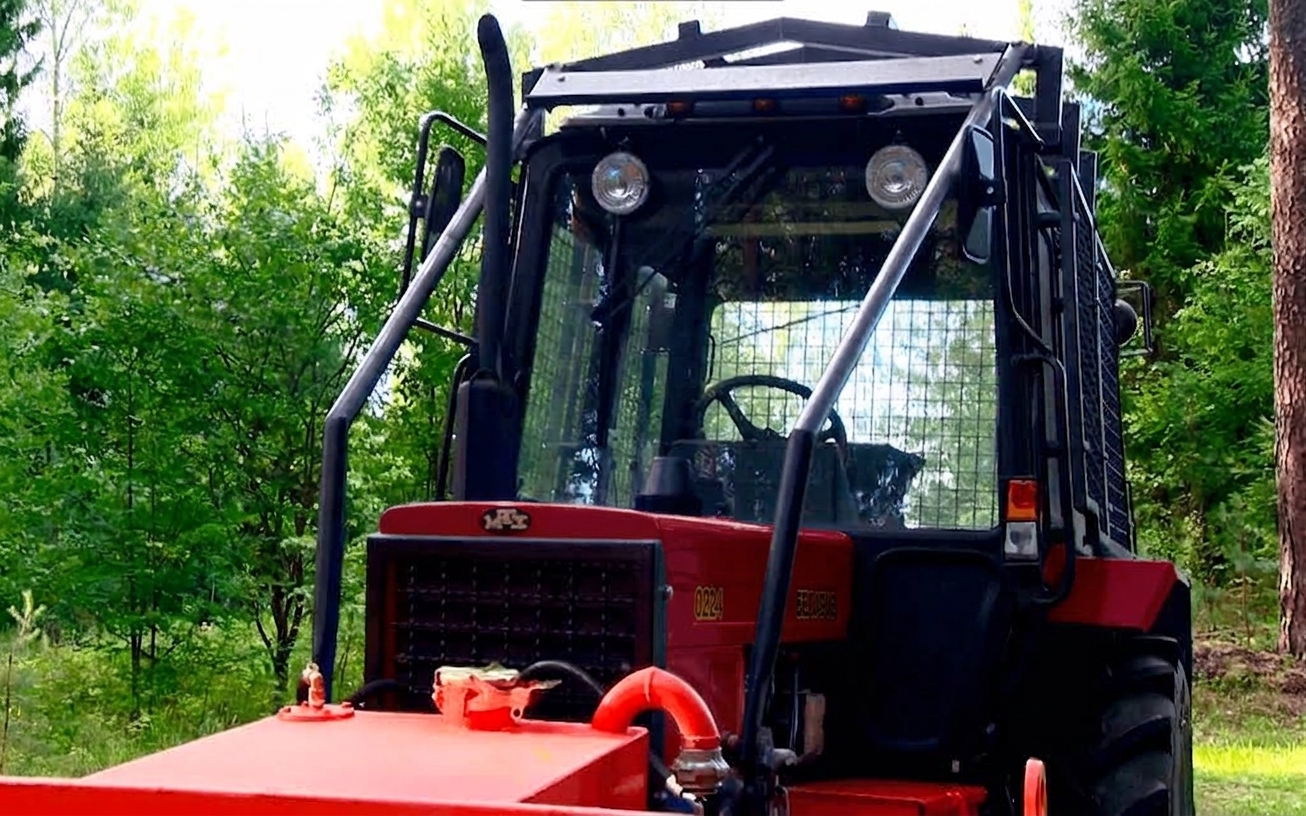

Ограждение капота и кабины — дуги безопасности — изготовлены из цельнотянутой трубы.

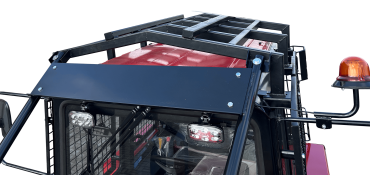

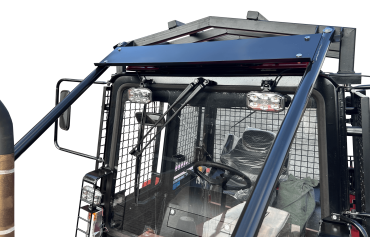

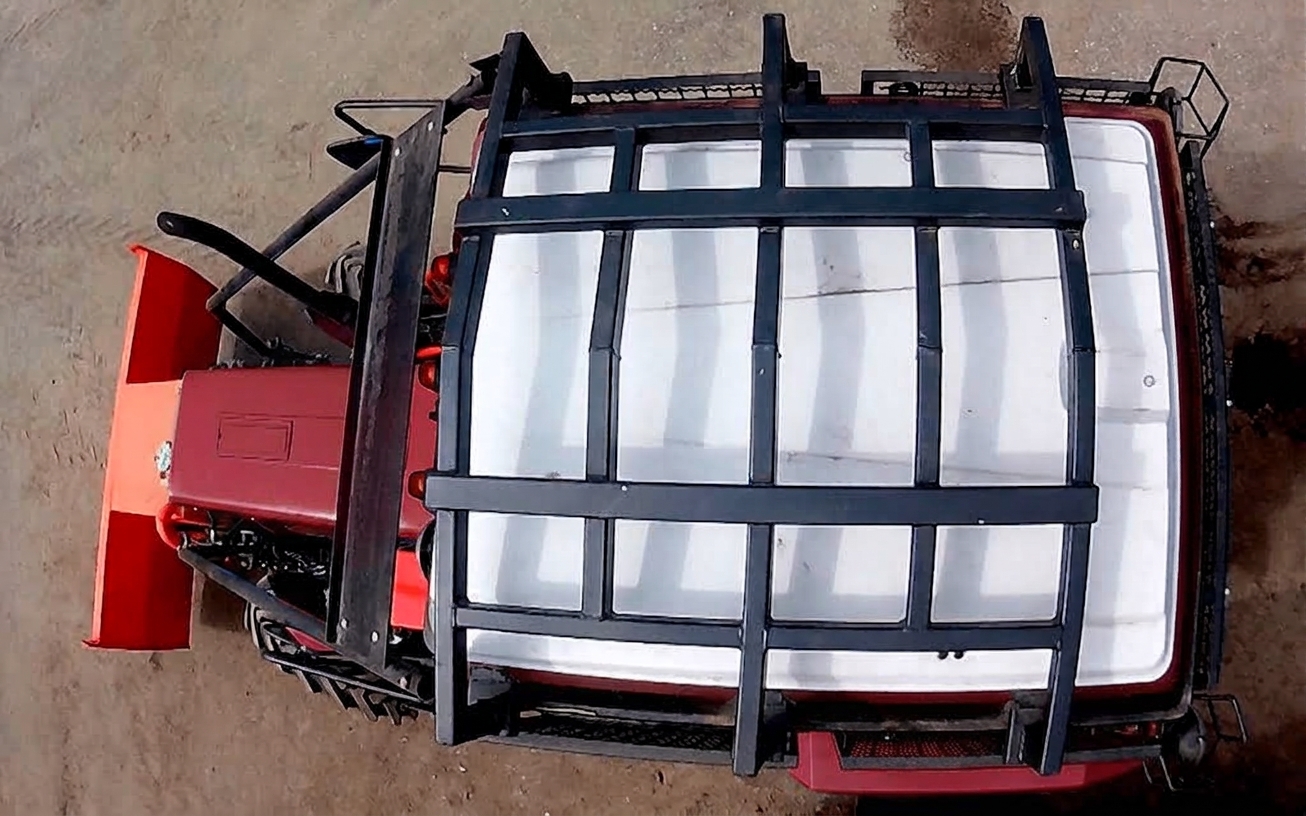

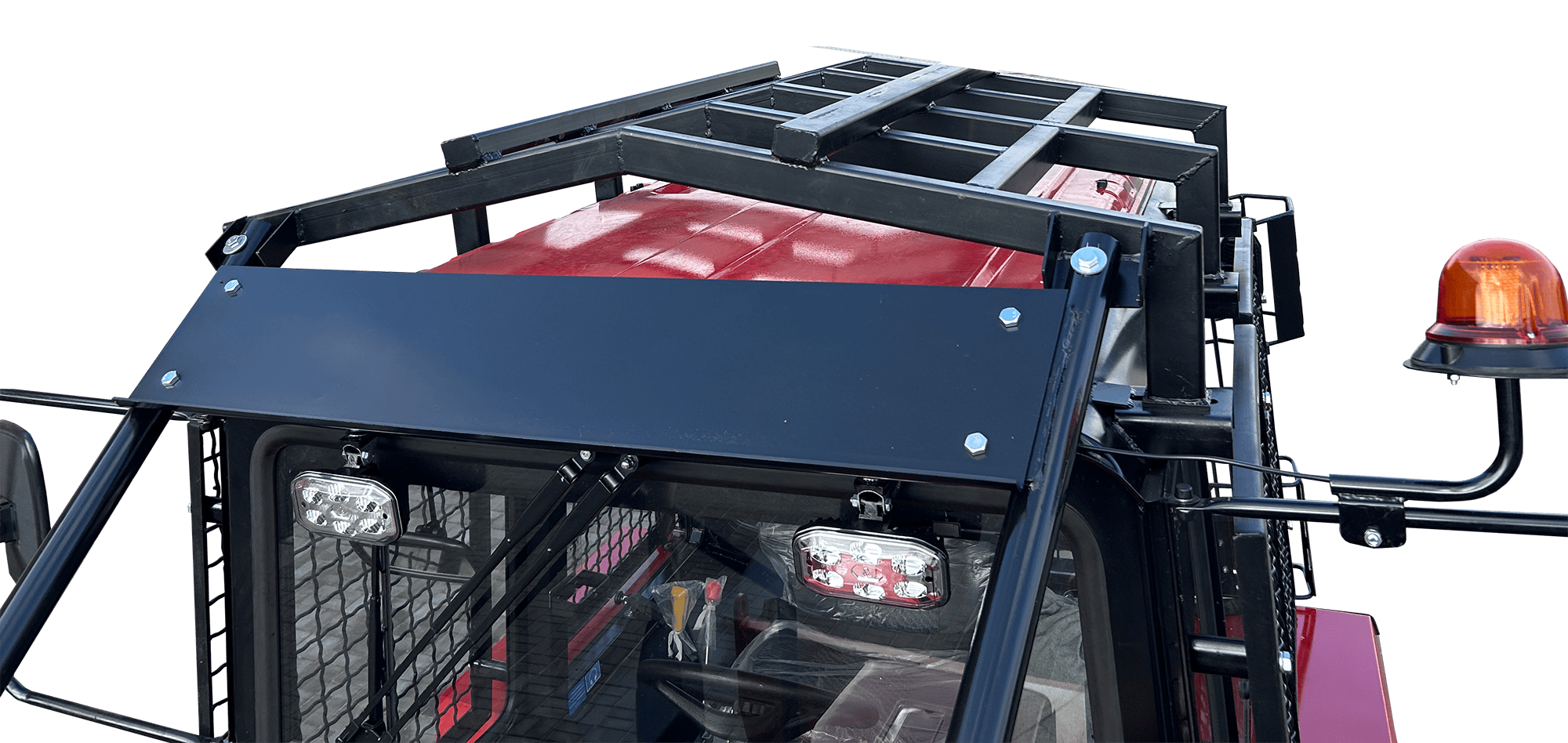

Ограждение крыши — из профильной трубы.

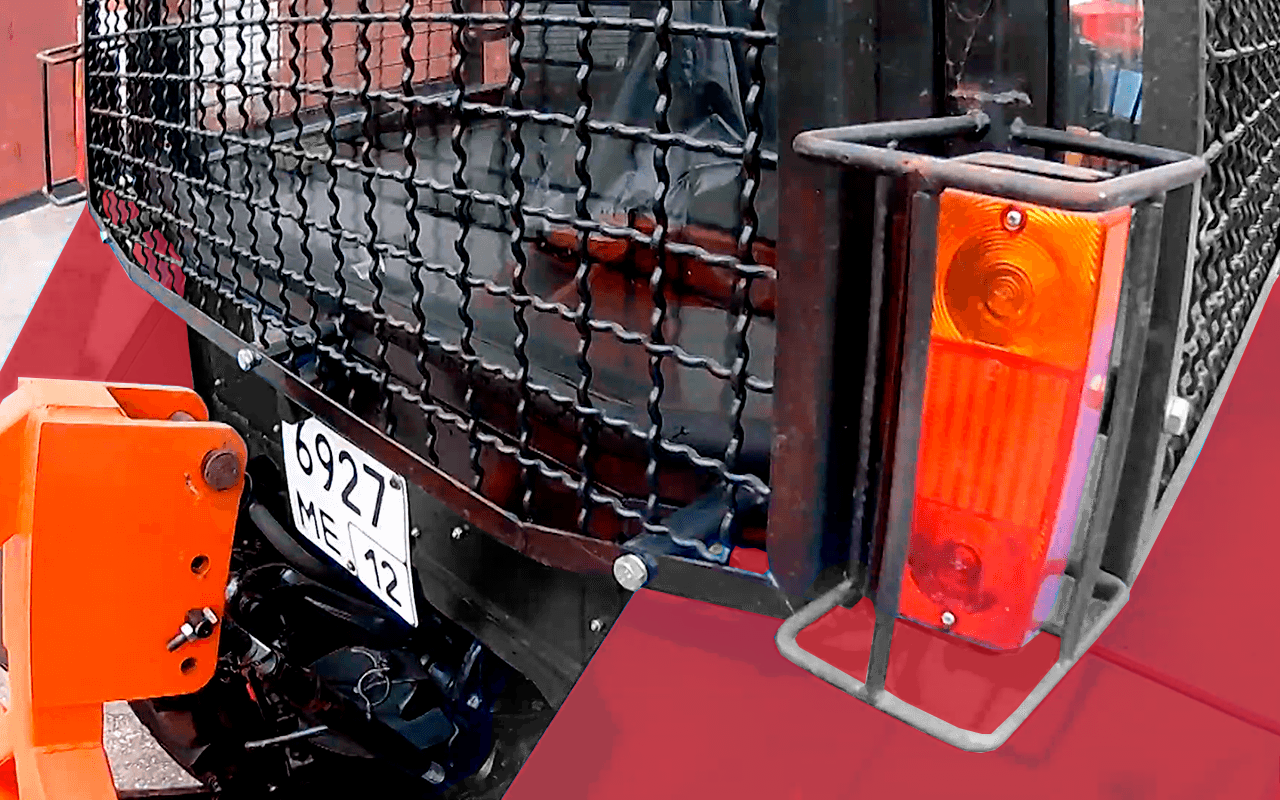

Ограждение передних фар, габаритных фонарей и указателей поворотов, задних фар, габаритных фонарей и указателей поворотов изготовлено из стального листа и стального круга и предназначено для защиты светотехники трактора.

Комплект противопожарного оборудования

Комплект противопожарного оборудования предназначен для выполнения работ по противопожарной профилактике в лесах и тушению лесных пожаров.
В состав комплекта входят:
Отвал-емкость, который представляет собой толкатель-штабелер со встроенным баком для воды.
Объем бака — 400 литров.

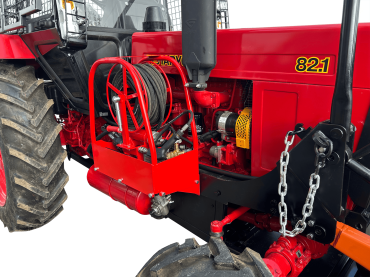

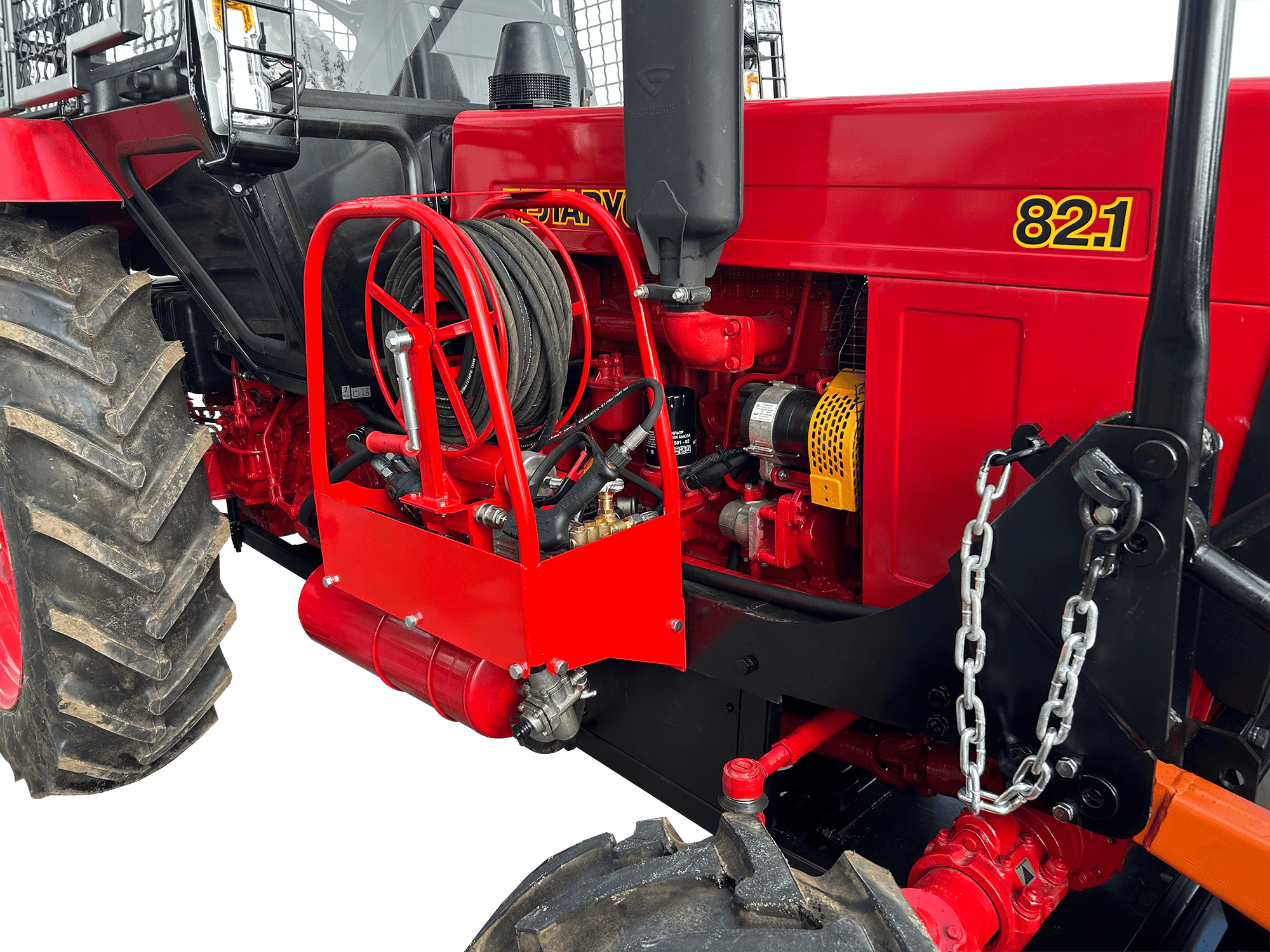

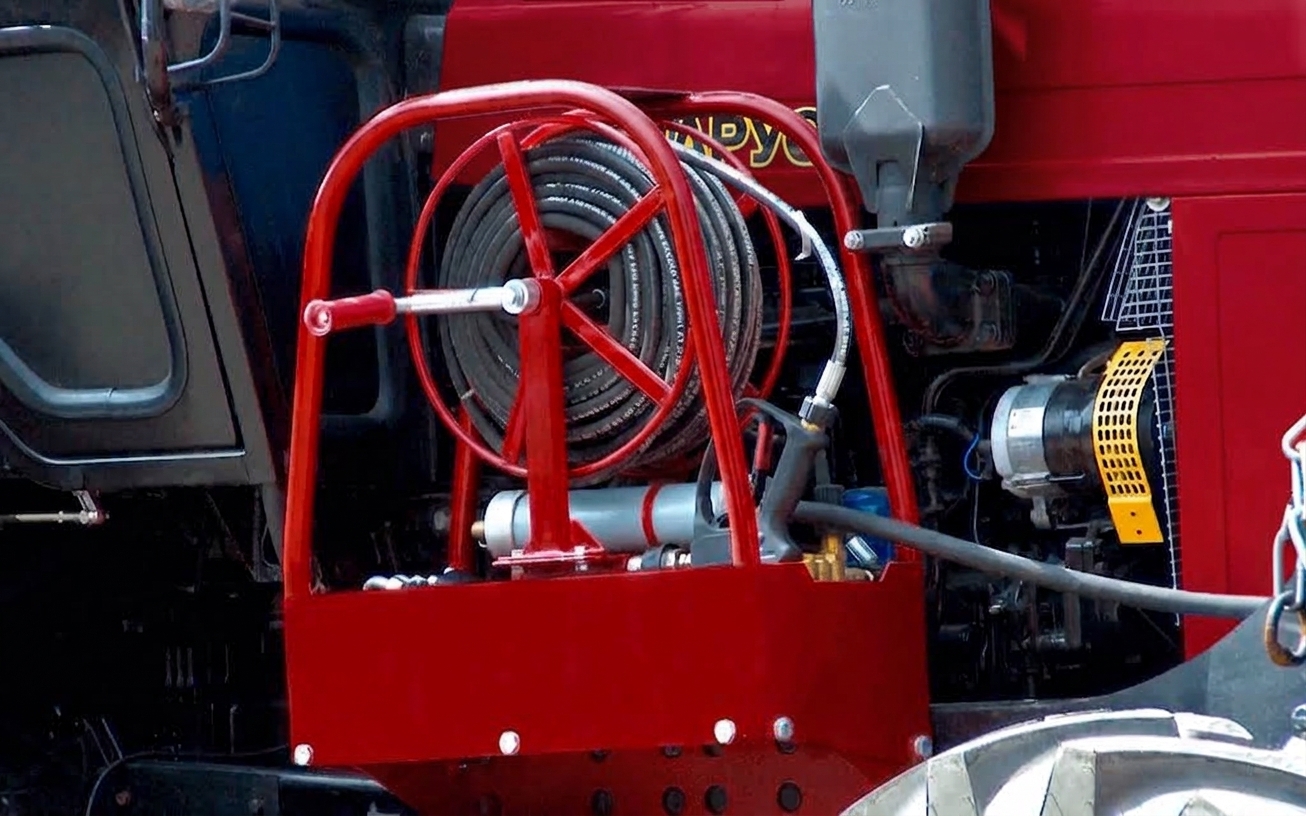

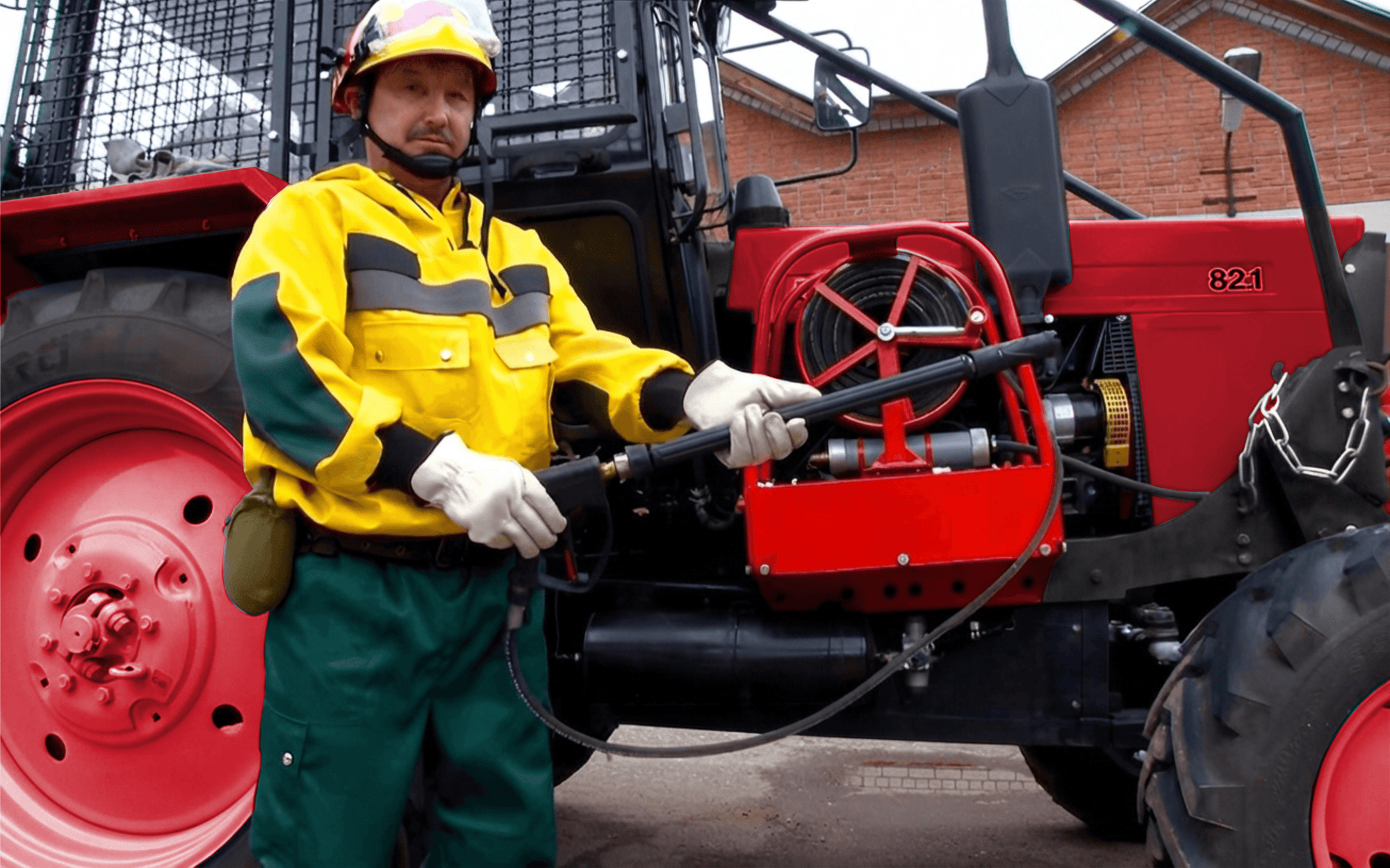

Установка противопожарная высокого давления УПВД Ермак. Устанавливается на тракторе справа по ходу движения, приводится в действие от штатной гидравлической системы трактора и использует огнетушащую жидкость из отвала-емкости.
Состоит из металлической рамы с установленной бобиной и намотанным на неё шлангом высокого давления. На раме закреплены двигатель — гидромотор нерегулируемый, аксиально-поршневой, плунжерный насос высокого давления с максимальным давлением 170 атмосфер и расходом жидкости 10 литров в минуту, тубус-смеситель для использования твёрдого картриджа-смачивателя и пистолет. Пистолет крепится внутри рамы с помощью быстроразъемного соединения и имеет двухпозиционную форсунку с возможностью подачи компактной или распыленной струи.
Установка противопожарная высокого давления предназначена для оперативного тушения пожаров с забором воды из отвала-емкости.
Длина шланга высокого давления — 50 м.
Конструкция УПВД позволяет легко разматывать и сматывать шланг в рабочем режиме, при включенной подаче воды.

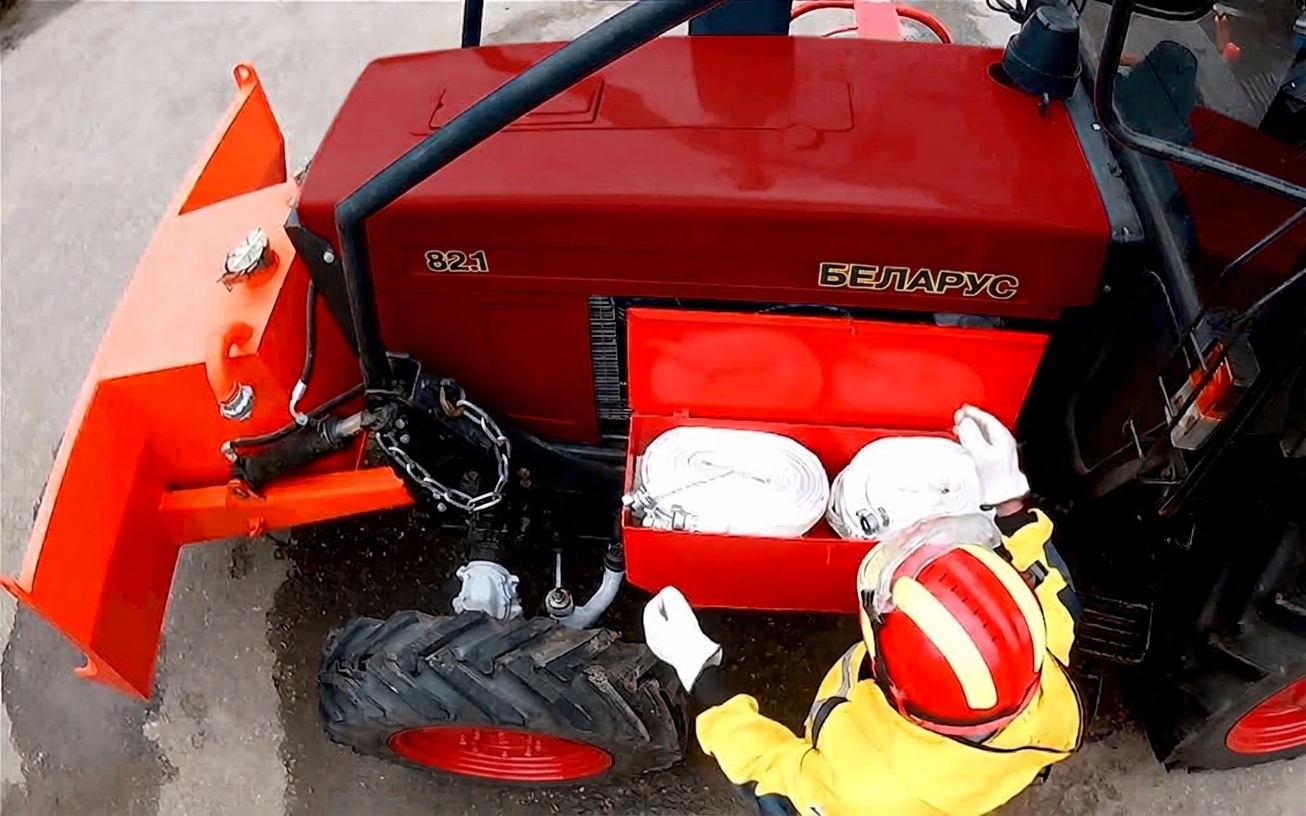

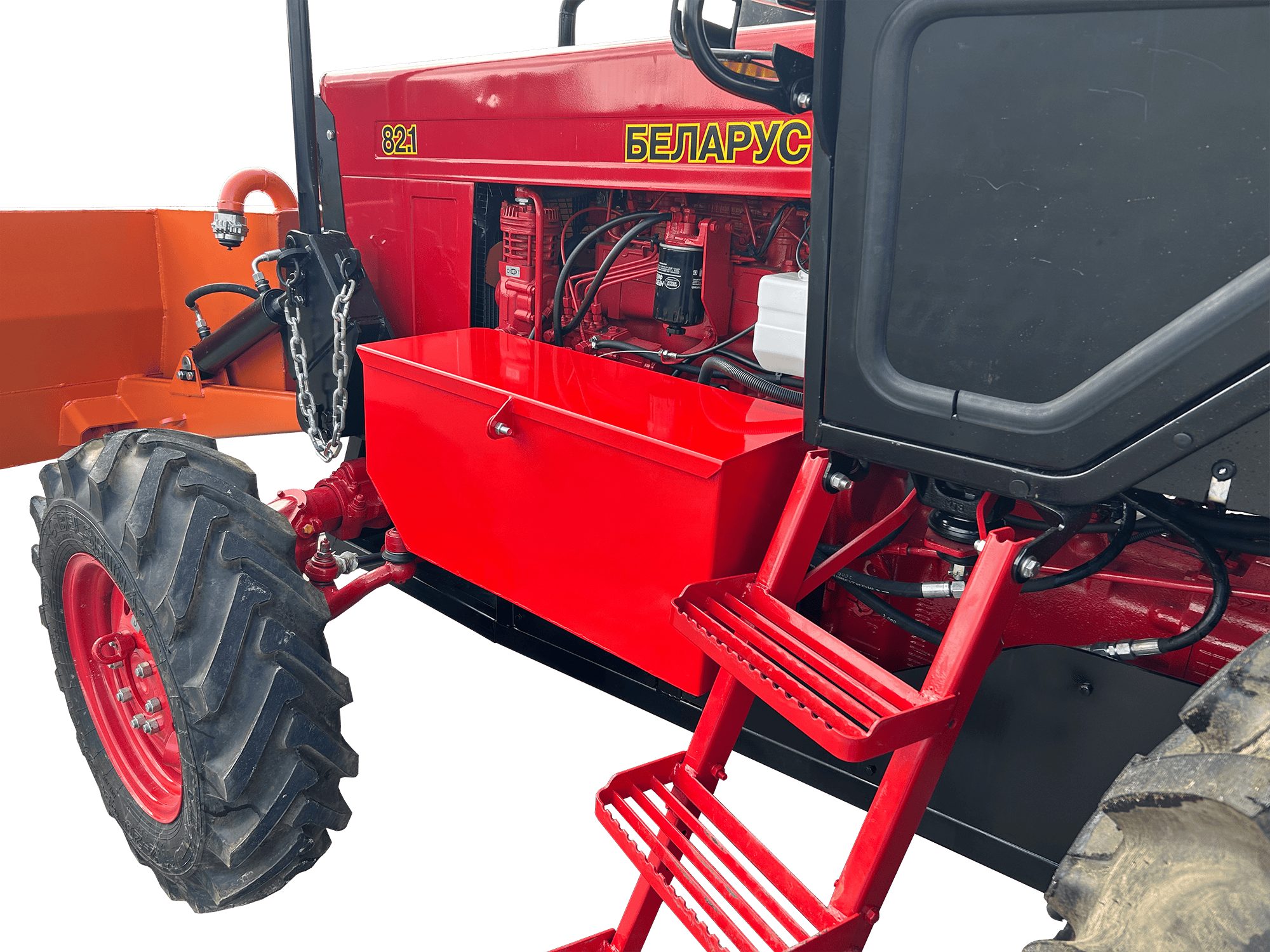

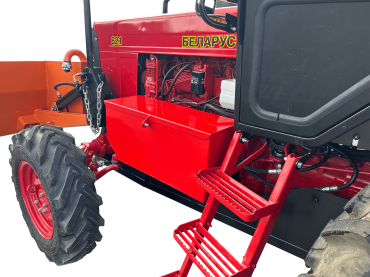

Рундук для противопожарного оборудования. Жестко закреплен на раме трактора слева. Сверху снабжен откидной крышкой, предохраняющей размещаемое в нем противопожарное снаряжение от атмосферных осадков и механических повреждений.
В рундуке размещаются:

• Малогабаритная переносная мотопомпа в комплекте с всасывающим рукавом, двумя напорными рукавами и стволом диаметром 25 мм — Мотопомпа Koshin SEV-25L
• Зажигательный аппарат АЗ-4 Ермак
• Два ранца противопожарных РП-18 Ермак с таблетками твердого смачивателя в упаковке.


Принцип работы

• Прибывшие на пожар на любом быстроходном транспортном средстве лесные пожарные производят разведку пожара.
• По результатам разведки старший группы ставит задачу прибывшему к месту пожара УЛПМ-82 Е.
• При принятии решения о непосредственном тушении огня, старший группы с другим лесным пожарным разворачивает в сторону пожара напорную линию высокого давления УПВД и производит тушение кромки пожара.

Одной заправки отвала-ёмкости при расходе воды 10 литров в минуту хватит на 40 минут непрерывной работы и полную ликвидацию кромки пожара на площади до 6 гектаров. В случае если длины шланга УПВД недостаточно для тушения всей кромки, выполняется сматывание рукава высокого давления и переезд ближе к действующей кромке пожара.
После локализации кромки пожара лесные пожарные, используя ранцы РП-18 Ермак, производят дотушивание тлеющих лесных горючих материалов вглубь пожарища на расстояние двух высот древостоя.

В случае необходимости дозаправки УЛПМ-82 Е водой в процессе тушения, его перегоняют на берег ближайшего водоема, разворачивают переносную малогабаритную мотопомпу с напорными пожарными рукавами и производят дозаправку отвала-емкости через специально предусмотренный патрубок, а также дозаправку ранцевой аппаратуры.
Следует отметить: УЛПМ-82 Е не требует оборудованных пожарных пирсов для дозаправки водой. Кроме того, мотопомпа, входящая в состав модуля, может использоваться пожарным расчетом непосредственно для тушения кромки пожара, если в пределах её технической возможности имеется пригодный водоем.

В случае высокой интенсивности лесного пожара применяют пассивный способ тушения путем прокладки отвалом УЛПМ-82 Е на легких песчаных и супесчаных почвах или плугом ПКЛ-70 на более тяжелых почвах минерализованной полосы на расчетном расстоянии от фронта пожара. Старший лесной пожарный зажигательным аппаратом АЗ-4 Ермак производит отжиг лесных горючих материалов от минполосы, а второй лесной пожарный с помощью РП-18 Ермак или УПВД производит тушение догорающего отжига.
Стоит отметить, что все пожарно-техническое оснащение УЛПМ-82 Е съемное, что повышает его универсальность.

Комплектация

Стандартная комплектация:

Дополнительная комплектация:

Технические характеристики
